רשמים מתערוכת ראפיד 2018 בדאלאס

דאלאס טקסס, בטלויזה משדרים ידיעה ששולחת אותי לבדוק שזה לא הראשון באפריל. חברת פורד, כך בשידור, תפסיק לשווק מכוניות נוסעים בארה"ב. פורד ובעקבותיה גם GM, החליטה למכור לאמריקאים רק את מה שהם הכי רוצים, טנדרים ו SUV גדולים. החברה תמשיך לשווק רק שתי מכוניות נוסעים בארה"ב, דגם אחד של הפוקוס ואת המוסטנג.
למטה ברחוב רוב המכוניות נראות כאילו חזרנו לשנות השבעים, לתקופה שלפני משבר האנרגיה. מכוניות ארוכות וגדולות עם שלדת סולם, הנעה אחורית ומנועים בעלי נפח ומרובי צילינדרים. ובעוד תעשיית הרכב, לפחות בארה"ב, הולכת אחורה, בתוך אולם הכנסים ב Fort worth דאלאס, שם מתקיימת תערוכת ראפיד להדפסה תלת ממדית, התמונה מבלבלת לא פחות.

דיגיטל מטל - הדפסת מתכת, מקטן ליותר קטן
הרושם שמתקבל מהתערוכה הגדולה בצפון אמריקה הוא שב 2018 תעשיית התלת מימד עדין נמצאת במוד של חיפוש ותהייה. כמעט בכל ביתן ואצל כל יצרן מדפסות רואים הבטחה לטכנולוגיה חדשה שבקרוב, ממש בקרוב תכבוש את העולם. את הביתן הגדול ביותר בתערוכה הקימה Desktop Metal, חברת הזנק אמריקאית להדפסת מתכת שגייסה כסף רב ומציגה טכנולוגיה שיכולה להיות מעניינת כאשר תבשיל . לידם, בביתן מעט קטן יותר, הציגה יצרנית המדפסות המוערכת EOS מספר מדפסות שהמעניינת בינהם היא ה P810 שפותחה בשיתוף עם Boeing ויכולה להדפיס חומר אחד חדש מסוג ניילון עם סיבי פחמן קצרים שאולי בעתיד  ישתמשו בו בתעופה. לחברת קרבון, שעושה הרבה רעש כבר מספר שנים, שיתוף פעולה עם אדידס שבקרוב אולי יביא לצרכן נעלי ריצה חדשות. לידם מציגה חברה ספרדית שבקרוב תוציא מדפסת SLS זולה מאוד כמו עוד מספר חברות שממש בקרוב יספקו מדפסות SLS שולחניות לכל דורש.
ככלל, מדפסות המתכת והחומרים המורכבים הן אלו שתפסו את עיקר תשומת הלב בתערוכה ושם נמצאת ההבטחה הגדולה של תעשייית התלת מימד. בחומרים מרוכבים התעשייה מקווה לפישוט תהלייכי ייצור וזמן לשוק מהיר יותר ואילו הדפסה במתכות אמורה להביא לחיסכון במשקל, פישוט הרכבות והקטנת מספר החלקים במוצר.


מרשימה ומעוררת הערכה הייתה הנוכחות הישראלית בתערוכה. Stratasys הופיעה עם ביתן גדול והבטחה למדפסת מתכת בטכנולוגיה חדשה בקרוב. Xjet המייצרת מדפסות למתכת וחלקים קרמיים הופיעה עם אחד הביתנים המרשימים והעסוקים ביותר בתערוכה וננודימנשיין הציגו את מדפסת האלקטרוניקה שלהם. עברית ניתן היה לשמוע גם ב BigRep שמייצרת מדפסת חוט גדולה מאוד (FFF) ויש גם את Formlabs האמריקאית שנוסדה ע"י ישראלים.
נציגות ישראלית הייתה גם בתחום התוכנה עם Prosper3D המפתחת פתרונות תוכנה לתחום ההדפסה התלת ממדית ובביתן סימנס עם פלטפורמת הענן החדשה שמפותחת בישראל.
יתכן שתעשיית הרכב בארה"ב הולכת קצת אחורה (עד למשבר האנרגיה הבא) אולם בתחומים אחרים כולם מחפשים יתרון תחרותי. התעשייה מבינה שיתרון זה יכול להגיע ממעבר לטכנולוגיות ייצור חדשניות כגון הדפסה תלת מימדית וכיום לאחר מספר שנים של האטה, נראה שהכסף זורם שוב לתעשיית מדפסות התלת מימד ויש הרבה התחלות חדשות והרבה הבטחות באוויר.






יום שלישי, 30 בינואר 2018

קצת סדר בשיטות הדפסה בתלת ממד

מודל המודפס ברובוט ריתוך (NGV Melbourne)
האם יש הגיון בלכתוב מסמך במעבד תמלילים ובמקום להדפיס אותו לקחת דף חלק ולהעתיק את הכתוב מהמסך לניר בכתב יד? אני חייב להודות שיש מספר יתרונות לשיטה זו למשל, ניתן להשתמש בבודק איות ולהעתיק לדף ללא שגיאות כתיב ואז לתת פרנסה לאנשי הפסבו מדע הקרוי גרפולוגיה שישמחו לנתח את כתב היד ולהסיק שקר כל שהוא על הכותב. תוכנת תלת ממד היא מעבד התמלילים של המהנדס ומכיוון שלא נמצאו המומחים היכולים לנתח את אופיו וכישוריו החברתיים של המהנדס רק מלבחון איך הוא מנסר, מרתך או קודח, אין כל סיבה שלא להדפיס מהמחשב ישירות מודל תלת ממדי מתי שרק אפשר. אבל, הדפסה תלת ממדית הוא שם כללי למספר רב של שיטות ייצור שהמשותף לכולן הוא הייצור בעזרת הוספת חומר והדרישה לקובץ תלת ממדי. המספר הרב של שיטות ייצור, מיגוון החומרים ויצרני מדפסות יכול מאוד לבלבל ולרפות את ידיו של המדפיס הפוטנציאלי.
הפוסט הבא סוקר את רוב שיטות הייצור המקובלות היום בתחום הייצור בהדפסה תלת ממדית, או בשמו המקצועי יותר  ייצור מוסף (additive manufactoring), ויכול לעזור להבין טוב יותר את התחום.

* הפוסט הוא עדכון לפוסט קודם שפורסם בינואר 2014



לפני שמתעמקים בשיטות ההדפסה, כדאי להכיר את צרוף האותיות  STL המתייחס לפורמט קובץ מחשב.   STL הוא הפורמט הסטנדרטי שמלווה את התעשייה משנת 1986 והוא המכנה המשותף  בין כל תוכנות התלת ממד למכונות ההדפסה. הפורמט פותח ע"י 3D Systems, יצרן המדפסות הראשון ואחד הגדולים כיום והוא מכונה על שם שיטת ההדפסה הראשונה -  Stereolithography . הקובץ הוא תיאור תלת ממדי של המודל בעזרת פוליגונים (משולשים) תלת ממדיים. גודל הקובץ ואיכות ההדפסה נקבעים על פי צפיפות הפוליגונים. יותר צפוף - יותר מדויק. פורמט  ה STL הוא מיושן. הקבצים מנופחים, קשה לבצע בהם שינויים, המידע שהם שומרים הוא חלקי ואיננו כולל צבע. אבל, נכון לעכשיו זה הפורמט הסטנדרטי היחידי שכל תוכנת תלת ממד יודעת לשמור וכל תוכנת מדפסת לקרוא. בשנים האחרונות יש נסיונות לקדם פורמט חדש ומתקדם יותר בשם AMF

טכנולוגיות הדפסה תלת ממדית


מודל SLA שקוף ממדפסת    3d systems iPro
SLA -   סטראוליטוגראפי (stereolithography) שיטת ההדפסה המסחרית והוותיקה ביותר הנמצאת בשימוש כבר 25  שנים. ב SLA חומר הגלם הוא נוזל (resin)  צמיג מסוג פוטופולימר ,  חומר פלסטי (פולימר) ההופך למוצק בחשיפה לאור . בשיטת  SLA משתמשים בקרן לייזר כדי למצק את הפוטופולימר שיכבה אחר שיכבה. התוצאה המתקבלת היא של מודל מאוד מדויק ובעל פרטים ברורים מחומר גלם תרמוסטי . בשיטה זו ניתן לקבל חלקים ברמת שקיפות יפה או מודלים גמישים אבל התכונות המכניות של המודל אינן טובות והוא מושפע לאורך זמן מתנאי הסביבה כגון לחות, חום או אור.  ב SLA משתמשים בעיקר לפרוטוטייפ וגם ברפואת השיניים ואביזרי שמיעה.
עם השנים התפתחו מספר שיטות נוספות במקביל ל SLA :
  • DLP - שימוש במקרן אור מסוג DLP במקום הלייזר לפילמור (מיצוק) הנוזל שיכבה אחר שיכבה על ידי הקרנת אימג' דו ממדי בוהק על שכבת הנוזל. השימוש במקרן מוזיל את עלות ההדפסה ומאפשר להאיץ את התהליך על חשבון דיוק ואיכות התוצר. מספר חברות מציעות מדפסות DLP זולות יחסית המתאימות לשימוש משרדי  כדוגמת DWS או Formlabs
  • LCD - שימוש במסך  LCD כמקור האור לפילמור כל שיכבה במקום מקרן DLP. בשיטה זו ניתן תאורתית לפתח מדפסת גדולה כגודל מסך ה LCD בו עושים שימוש.
אחד החסרונות העקריים של שיטת  SLA הוא הצורך לעצור את ההדפסה בין שיכבה לשיכבה בגלל כוחות קרום מתח הפנים הפועלים על החלק המוצק בזמן המשיכה או השיקוע בתוך הנוזל. התוצאה היא הדפסה איטית ומבנה גבישי פנימי לא אחיד למודל המודפס. CLIP technology של חברת Carbon פותר בעיה זו בעזרת הזרמת חמצן דרך ממברנה לאזור הפילמור. החמצן מעקב את תהליך הפלמור ומאפשר הדפסה רציפה של המודל במהירות מדהימה תוך קבלת תכונות מכניות טובות יותר.




FDM / FFF


Fused Deposition Modelling/ Fused Filament Fabrication

שיטת ההדפסה הנפוצה ביותר ובמיוחד בתחום המשרדי/ ביתי. המקור הוא בחברת  Stratasys שהציגה אותה לעולם עוד ב 1991. ב 2005 הוקם על בסיס אותו הרעיון פרויקט ה  Reprap  לבניית מדפסת ביתית בקוד פתוח.  FDM הוא סימן רשום של חברת סטראטסיס ולכן משתמשים לעיתים בשם FFF.

 בשיטת ה FDM  חוט פלסטיק (filament) נדחס דרך ראש מחומם (extruder) ממנו יוצא חוט דקיק וחם איתו מציירים בצירים X וY (דמינו אקדח דבק חם) כאשר הבסיס, ציר Z , יורד לאחר ציור השיכבה. יתרונות שיטה זו הן בפשטות, במגוון סוגי החומרים שניתן להדפיס איתם, בהחלפה הקלה של חומרי הגלם ובעלותם הנמוכה. החסרון העקרי נובע מכוחות החיבור החלשים יחסית בציר Z, בנוסף, פרטים לא מתקבלים ברור, ההדפסה איטית, יש צורך בהדפסת תמיכה ולא ניתן לסדר חלקים אחד מעל השני כדי למקסם את נפח ההדפסה.
מדפסות FDM מתקדמות כגון סידרת ה Stratays Fortus מגיעות עם תא הדפסה סגור ומבוקר טמפרטורה ומאפשרות ייצור של מודלים גדולים יותר ומחומרים מתקדמים כגון Ultem.
FDM היא כיום טכנולוגית הכניסה הנוחה ביותר לעולם ההדפסה התלת ממדית.

SLS - סינטור בעזרת לייזר סלקטיבי  ( Selective laser)

SLS  בארן מו"פ בקיסריה
מדפסות ה SLS שייכות למשפחת מדפסות מגש האבקה (powder bed) הכוללות גם מדפסות מתכת (SLM). זו הדרך המקובלת לייצור חלקי פלסטיק איכותיים בהדפסה תלת ממדית עם תכונות חומר טובות מחומר תרמופלסטי איכותי, בדרך כלל ניילון 12 או פוליאמיד. מדפסת SLS מדפיסה בתא סגור ומבוקר טמפרטורה המחומם לאזור 170 מעלות צלזיוס. בתוך התא יש מגש הנע מטה על ציר אנכי (z). על המגש מפזרים ומהדקים אבקת פלסטיק בעזרת מגב (ריקוטר). בקצה העליון של התא ממוקם מכשיר השולח קרן לייזר שמנותבת בעזרת מראות ו"מציירת" על האבקה תמונה דו ממדית בצירים XY . הקרן מסנטרת את האבקה במקום שבה היא פוגעת כלומר, הופכת את החומר למוצק ע"י חימום נקודתי של גרגרי אבקת הפלסטיק. לאחר הסינטור המגש, שכעת מכיל אבקה ואזורים של חומר מוצק, יורד בכ 100 מיקרון למטה על ציר z והמגב מפזר שכבה נוספת של אבקה על המגש. קרן הלייזר נכנסת שוב לפעולה והאנרגיה שמועברת לאבקה לייצור שכבה נוספת דואגת גם לחיבור השכבה החדשה לזו שהודפסה קודם. בסיום ההדפסה מתקבל מיכל מלא אבקה שבתוכו מסתתרים החלקים המודפסים. לאחר תהליך קירור להורדת טמפרטורת האבקה ל 60 מעלות, מפרידים בין האבקה לחלקים ואת רוב האבקה ה״מבושלת״ מחזירים לשימוש חוזר אחרי ערבוב עם אבקה טרייה ביחס שנקבע ע״י היצרן ובהתאם לחומר הגלם.
יתרונות - בהדפסת פלסטיק בשיטת ״מגש אבקה״ ניתן לערום חלקים ולנצל את כל גובה התא על מנת להדפיס חלקים אחד מעל השני. האבקה משמשת כתמיכה לחלקים המודפסים ומייתרת את הצורך בתכנון והדפסת תמיכות הנחוצות בשיטות הדפסה אחרות. החלקים המתקבלים הם בעלי חוזק דומה בכל הצירים, עמידים וניתנים לעיבוד משלים. ניתן להשתמש בתערובות אבקה שונות כגון ניילון 12 עם כדורי זכוכית או בתוספת אלומיניום, קרבון וכו'. בשיטה זו ניתן לקבל חלקים מוכנים לשימוש מידי והיא משמשת כשיטת ייצור מקובלת במקומות רבים.
חסרונות - חומר הגלם יקר, פני השטח טיפה גסים, לא ניתן לקבל חלקים שקופים או צבעוניים והדיוק מוגבל.

Multi Jet Fusion

שיטת ההדפסה של HP הקרובה מאוד ל SLS. במקום לייזר, HP הוסיפה למדפסת ראש הזרקת דיו שמשחרר בצורה מדויקת דיו מיוחד על משטח האבקה באזור אותו רוצים למצק, הדיו הוא חומר מוליך חום המכונה Agent. לאחר הדפסת ה Agent, כל השכבה נחשפת לחימום אחיד. האזור הנגוע בדיו מוליך את החום ומשנה את מצב האבקה למוצק. הדיו עצמו מתאדה בתהליך ולא משפיע על תכונות הפלסטיק.

Selective Laser Melting -  SLM / Digital Melting layser system -  DMLS

SLM
מדפסת מגש אבקה (powder bed) להדפסת חלקי מתכת .  חומר הגלם הוא אבקת מתכת המותכת ע"י קרן לייזר ומתקררת למוצק שכבה  אחר שכבה . התהליך מתבצע בתא קר וסגור המכיל גז אינרטי . התוצר הוא  חלקי מתכת, בדרך כלל מטיטניום  אלומיניום או מתכת כלים, חזקים ומוכנים לשימוש.  ההדפסה בשיטה זו דורשת ידע ונסיון רב. חלקי המתכת המוצקים כבדים יותר מהאבקה בתוכה הם נוצרים ולכן יש צורך בתכנון חכם והדפסה של תמיכות המשמשות גם כמוליכות חום לפלטת בסיס ממתכת על מגש ההדפסה. לאחר ההדפסה יש להוריד את המוצר מהפלטה בעזרת חיתוך חוט ולהמשיך בעבודת עיבוד להורדת התמיכות ולקבלת פני שטח מיטבים.

EBM - התכה בעזרת אלומת אלקטרונים ( Electron beam melting) .

הדפסת מודלים ממתכת על מדפסת מגש אבקה בדומה ל SLM כאשר מקור האנרגיה מתקבל מאלומת אלקטרונים במקום קרן הלייזר. ההדפסה נעשת בתא סגור ומרוקן אוויר (ואקום) המודלים המתקבלים הם בעלי פני שטח גסים יותר מאשר ב SLM. בשיטה זו נדרשת פחות תמיכה לחלקים וקל יותר לערום אותם. מדפסות חברת  Arcam בבעלות GE פועלות בשיטה זו.

Cold spray

התזת חלקיי מתכת במהירות על קולית על משטח. הטכנולוגיה מאפשרת הדפסה על גבי משטח קיים כמו גם הדפסה של חומר מגנטי ומתאימה במיוחד לביצוע תיקון והוספת חומר למוצר קיים.

PolyJet

PolyJet printer
מדפסות ה PolyJet משתמשות בראשי הדפסה, בדומה למדפסת הזרקת דיו, כדי להזריק בצורה מדויקת נוזל פוטופולימר דרך מספר רב של נחירים ומיד להאיר אותו ב UV למצק אותו. בשיטה  זו ניתן להדפיס ממספר חומרים בעלי תכונות שונות בו זמנית מקרוב ל 70 חומרים שונים בעלי תכונות, צבעים ושקיפות שונים.

MetalJet

בדומה לפוליג'ט כאשר החומר המוזרק הוא ג'ל עם חלקיקי מתכת או חרס. בסיום ההדפסה, המודל מוכנס לתנור בטפרטורה גבוהה המאייד את הג'ל ומסנטר את המתכת או החרסינה לחלק חזק ואיכותי. חברת Xjet הישראלית היא הראשונה לפתח טכנולוגיה זו.

 ColorJet Printing - CJP

מודל גבס צבעוני
מדפסות מגש אבקה המשתמשות באבקת גבס אותה הופכים למוצק בעזרת מריחת שכבת אפוקסי דקה.  התוצאה מתאימה למודלים גדולים כגון מבנים אדריכליים. הטכנולוגיה מאפשרת  לשלב ראשי צבע במדפסת ולהדפיס מודלים בצבעים מלאים מה שהופך אותה מתאימה במיוחד לפסלי אדם או חיה המגיעים מסריקה תלת ממדית

MCOR

הדבקת שכבות דקות של ניר גזור אחת על השניה. המודל המתקבל דומה בתכונותיו לעץ דחוס. ניתן לשייף ולהדביק אותו. בשיטה זו ניתן לקבל צבע מלא ואמיתי בעזרת ראש מדפסת הזרקת דיו המשולב במדפסת ומדפיס על הניר

Binder printing

הדפסה במגש אבקה ללא שימוש באנרגית חום כאשר החומר המקשר את גרגרי האבקה הוא דבק. שיטה זו מאפשרת להדפיס חלקי פלסטיק גדולים לדגמים, תבניות ליציקות חול וחלקי מתכת שונים ליצירת דגמים. מדפסות Voxeljet ו ExOne עושות שימוש בטכנולוגיה הנ"ל

Ultrasonic 3d printing


Hybrid 3D printing

Directed energy deposition (DED) metal 3D printing
שיטות שונות להדפסת מתכת המשלבות הוספת חומר מתכתי ולאחר מכן עיבוד האזור בכלי עיבוד שבבי (CNC) לקבלת מוצר סופי חזק ובעל גימור אחיד.


גל רז






יום שבת, 27 בינואר 2018

ברקים ופלסטיק על מגש אבקה

הדפסת תלת ממדית בעזרת אבקת פלסטיק קבלה חיזוק משמעותי לאחרונה עם ההצטרפות של HP למשחק. על הטכנולוגיה שמאפשרת הדפסה זו, בפוסט הבא


פטריות כמהין ,המזוהות עם המטבח הצרפתי נחשבות לאחד מהמאכלים היקרים שיש  ובאופן מפתיע, הן גדלות בר גם בנגב הישראלי, בצמוד לשורשי שיח שמשון. מעט יודעי דבר יודעים איך למצוא ולהוציא את הפטרייה הקטנה מהאדמה. הבדואים תושבי הדרום מאמינים שהן נוצרות מפגיעת ברקים באדמה ואחרי סערת ברקים יוצאים לחפש  את הפטריות.
היווצרות פטריות מאכל מברקים היא אולי בדיה עממית אבל, האנרגיה האדירה המועברת לחול אבקתי בעת פגיעת ברק כן יכולה להדפיס גופי זכוכית תלת ממדים, התופעה מוכרת בשם Fulgurites וגופי הזכוכית הנוצרים עמוק בחול מכונים זכוכית ברקים.
בדרך דומה, של אנרגיה מרוכזת על משטח אבקה, פועלות מדפסות התלת ממד ממשפחת ה SLS לפלסטיק וגם ה  SLM  למתכת השייכות שתיהן לקבוצה של מדפסות הפועלות בשיטה של ״מגש אבקה״  ( powder bed ).  ההדפסה באבקה היא כל כך מוצלחת ונפוצה שרוב החלקים המיוצרים היום בעולם בהדפסה תלת ממדית נוצרים בטכנולוגיה הנ״ל והיא גם הטכנולוגיה היחידה המאפשרת ייצור סדרתי בכמויות של מוצר סופי בהדפסה תלת ממדית.

 מגש אבקה והדפסת פלסטיק
עד לאחרונה, הדפסת פלסטיק במגש אבקה בשיטת הסינטור סלקטיבי עם לייזר (SLS)  - הייתה הדרך המקובלת לייצור חלקי פלסטיק איכותיים בהדפסה תלת ממדית עם תכונות חומר טובות מחומר תרמופלסטי איכותי, בדרך כלל ניילון 12 או פוליאמיד.

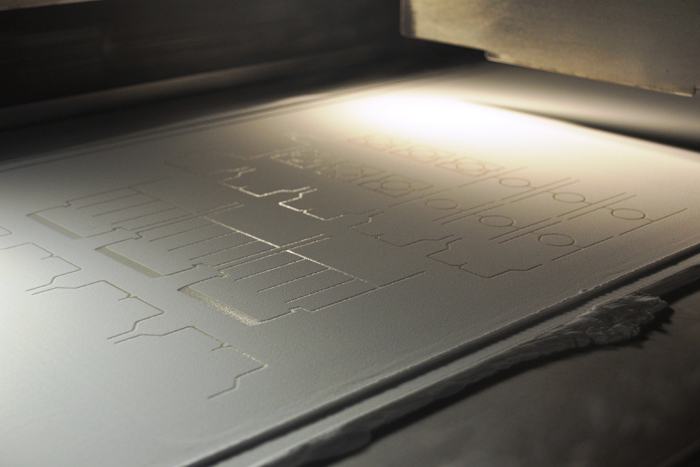

בתמונה, ניתן לראות את האזורים בהם הלייזר הך א האבקה למוצק
מדפסת SLS מדפיסה בתא סגור ומבוקר טמפרטורה המחומם לאזור 170 מעלות צלזיוס. בתוך התא יש מגש הנע מטה על ציר אנכי (z). על המגש מפזרים ומהדקים אבקת פלסטיק בעזרת מגב (ריקוטר). בקצה העליון של התא ממוקם מכשיר השולח קרן לייזר שמנותבת בעזרת מראות ו"מציירת" על האבקה תמונה דו ממדית בצירים XY . הקרן מסנטרת את האבקה במקום שבה היא פוגעת כלומר, הופכת את החומר למוצק ע"י חימום נקודתי של גרגרי אבקת הפלסטיק. לאחר הסינטור המגש, שכעת מכיל אבקה ואזורים של חומר מוצק,  יורד בכ 100 מיקרון למטה על ציר z והמגב מפזר שכבה נוספת של אבקה על המגש. קרן הלייזר נכנסת שוב לפעולה והאנרגיה שמועברת לאבקה לייצור שכבה נוספת דואגת גם לחיבור השכבה החדשה לזו שהודפסה קודם.
בסיום ההדפסה מתקבל מיכל מלא אבקה שבתוכו מסתתרים החלקים המודפסים. לאחר תהליך קירור  להורדת טמפרטורת האבקה ל 60 מעלות,  מפרידים בין האבקה לחלקים  ואת רוב האבקה ה״מבושלת״ מחזירים לשימוש חוזר אחרי  ערבוב עם אבקה טרייה ביחס שנקבע ע״י היצרן ובהתאם לחומר הגלם.
הכנת הדפסה בתוכנת הענן של אסמבריקס
בהדפסת פלסטיק בשיטת ״מגש אבקה״ ניתן לערום חלקים ולנצל את כל גובה התא על מנת להדפיס חלקים אחד מעל השני. האבקה משמשת כתמיכה לחלקים המודפסים ומייתרת את הצורך בתכנון והדפסת תמיכות הנחוצות בשיטות הדפסה אחרות. לפני כל הדפסה, מפעיל המדפסת ינסה לנצל את חלל ההדפסה בצורה המיטבית ע"י מיקום חלקים במרחב וריטואלי כמו במשחק טטריס תלת ממדי. חברת Assembrix מתל אביב היא בין הבודדות המציעות כיום פתרון תוכנה לניצול אוטומטי הנפח במדפסת, תהליך שיכול לקחת מספר שעות בעבודה ידנית.
עד כאן זה אולי נשמע קל ופשוט אבל תהליך ה SLS הוא מורכב ורגיש. ישנם הרבה משתנים המשפיעים על ההדפסה וכל שינוי קטן יכול להרוס תהליך הדפסה שלם. המגב שמפזר אבקה ומיישר אותה על המגש חוזר על הפעולה הזו עשרות אלפי פעמים מצד לצד, שכבה כל 120 מיקרון. סידור שגוי של החלקים להדפסה עלול לגרום למגב למשוך ולהרים חלק מוצק מתוך המשטח שיגרום לתגובת שרשרת והרס ההדפסה. גרגרי אבקה או טביעת אצבע על חלון הלייזר דרכו עוברת הקרן יכולים לגרום לתוצאה דומה. גם המערכת המכנית של המדפסת המורכבת מבוכנות, מסועים וגלגלי שיניים העובדים תמיד בטמפרטורה גבוהה ובסביבה מאובקת, רגישה לתקלות ודורשת ניקוי ואחזקה נכונים. עם השנים, היצרנים  צברו ניסיון וידע ושיפרו מאוד את אמינות המדפסות וכיום, בשימוש נכון, כמות התקלות המשביתות היא קטנה.

שחרור חלקים לאחר קרור האבקה
עד לתחילת שנת 2017, שוק מדפסות ה SLS המקצועיות התחלק בין שתי חברות: 3DSystems מארה"ב ו EOS מגרמניה. 3DSystems היא חברה ציבורית מוכרת המשווקת מדפסות תלת ממד משנת 1986(!) ומחזיקה במספר רב של טכנולוגיות להדפסת פלסטיק ומתכת. EOS היא חברה פרטית ועל אף היותה מובילה בתחומה, שמה מוכר פחות לציבור הרחב שלא מכיר את עולם תלת הממד. EOS התחילה דרכה בתחום כמשווקת חומר גלם תחליפי למדפסות ה SLA הראשונות של 3DSystems. החברות נאבקו קצת משפטית עד שהגיעו להסכם שהוציא את EOS משוק ה SLA והיא עברה להתמקד בפיתוח מדפסות מגש אבקה ולמובילה עולמית בתחום מדפסות הפלסטיק ומתכת. כיום שתי החברות מציעות שלוש דגמי מדפסות  בגדלים שונים. דגם הביניים הפופולרי של EOS הוא ה P396 ואילו הדגם המקביל  של 3DSystems הוא ה ProX500
ההבדל העיקרי בין שתי המדפסות הוא בשיטת פיזור האבקה. במדפסות מסדרת P של EOS האבקה מוזנת מלמעלה ומגב מתכת ומפזר ומשטח אותה על המגש. במדפסת של 3DSystems  האבקה מוזנת מלמטה ורולר הדומה למערוך, מהדק את האבקה על המגש.

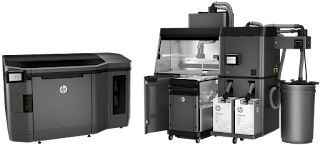

HP Jet Fusion 3D

חברת HP היא מהמובילות בעולם בתחום המחשוב והדפוס הדו ממד, היא גם החברה הגלובלית הגדולה הראשונה שהכריזה על כניסתה לתחום ההדפסה התלת ממדית עם טכנולוגיה חדשה ומקורית שפותחה אצלה בבית. המדפסת החדשה ממרכז הפיתוח בברצלונה ששיווקה בארץ החל השנה מכוונת להתחרות ישירות בשתי מובילות השוק הוותיקות. מחברה כמו  HP, בעלת עבר עשיר של חדשנות, יש צפיות גבוהות  להביא טכנולוגיה חדשה  לשוק ואכן HP  פיתחו שיטת הדפסה חדשה על פלטפורמת מגש אבקה תוך ניצול הניסון העצום הקיים בחברה בעבודה ראשי הזרקת דיו בעולם הדו ממד.
כמו שראינו,  אלומת הלייזר משחקת תפקיד חשוב ועקרי בהדפסה בשיטת ה SLS. הלייזר הוא זה שמייצר את תוספת החום על משטח האבקה הגורמת לאזור המסומן באלומה להפוך מאבקה למוצק. לשימוש בלייזר יש מספר חסרונות.  במדפסות ה SLS של 3DSystems  ו EOS, יש ראש לייזר אחד קבוע המפיק אלומה שמנותבת ע״י מנגנון מראות. כשאלומת הלייזר פוגעת במשטח היא מייצרת מעגל בקוטר של כ 600 מקרון. פיזור הטמפרטורה על פני המעגל איננו שווה ומכיוון שהוא חם יותר במרכז נדרש מעבר נוסף של אלומת הלייזר על האזור המסונטר עם הזזה קטנה בכל מעבר בשביל ליצור חפיפה בין המעגלים. קרן לייזר מוסטת בצירים XY בעזרת מראה, כשמתרחקים ממרכז המגש, האלומה הופכת לאליפטית והדיוק נפגע. בנוסף, אלומת לייזר אחת צרה צריכה לסרוק את כל המשטח בכל שכבה, כמה שניות בכל פעם שמצטברות לזמן רב.
 HP -המדפסת ליד תחנת הפריקה והכנת החומר
HP זיהתה שהלייזר הוא מנקודות החולשה של שיטת ה SLS והחליטה לוותר עליו. בשביל לספק חום מרוכז לאזור מוגדר במדפסת ה Jet Fusion 3D  החברה הוסיפה למדפסת ראש הזרקת דיו שמשחרר בצורה מדויקת דיו מיוחד על משטח האבקה באזור אותו רוצים למצק,  הדיו הוא חומר מוליך חום המכונה  Agent. לאחר הדפסת ה Agent,  כל השכבה נחשפת לחימום אחיד. האזור הנגוע בדיו מוליך את החום ומשנה את מצב האבקה למוצק.  הדיו עצמו מתאדה בתהליך ולא משפיע על תכונות הפלסטיק. לטענת HP בשיטה זו מתאפשרת שליטה טובה יותר במיצוק החומר וניתן לקבל חלקים מדויקים יותר תוך שליטה מקומית על תכונות מכניות כגון גמישות וקשיחות. בנוסף, וויתור על הלייזר הסלקטיבי ומעבר להקרנת חום על כל המשטח בבת אחת מאיץ את תהליך ההדפסה פי כמה ומאפשר למחזר 90% מהאבקה הנותרת לאחר ההדפסה.  נכון להיום , התוצרת התלת ממדית  של מדפסת  HP דומה מאוד למתקבל במדפסות ה SLS מבחינת טיב פני שטח או שמירה על פרטים. בעוד שמדפסות ה SLS מייצרות חלקים בעיקר בגוון לבן, המדפסת של HP , באשמת ה agent, מסוגלת לייצר חלקים רק בגווני אפור. עבור יישומים שונים כגון מכשור אופטי זה מהווה יתרון אבל, את החלקים של HP לא ניתן לצבוע בשיטה הנפוצה והמהירה של טבילה בצבעי בד בהירים כגון RIT. לפי HP הם בפיתוח מתקדם להדפסת חלקים לבנים ולהוספה של ראש צבע שיאפשר הדפסת צבע לכל מודל ובהמשך אולי גם צבע מוליך להדפסת אזורים מוליכי חשמל במודל. שיטת ההדפסה של HP והעובדה שהחברה מפתיחה לשמור את הפלטפורמה פתוחה ליצרני חומרים, חומרה ותוכנה מבטיחה עתיד מעניין וחידושים נוספים.
אחת המשימות ש HP לקחו על עצמם היא גם לפשט את תפעול המכונה ולזרז את הסבבים בין הדפסות על מנת להקל על השימוש בטכנולוגיה לייצור סדרתי של חלקים ולהביא אותה לחלקים גדולים יותר של הציבור.
תהליך ההדפסה במדפסת HP

האם HP תצליח לכבוש את השוק?
נכון להיום אין למדפסת של HP יתרון מנצח על פני מדפסות ה SLS. אומנם HP טוענת למחיר זול ומהירות הדפסה מסחררת אבל בחינה מקרוב של הנתונים מגלה שההבדלים אינם כאלה גדולים. המדפסת של HP עדין צריכה להוכיח את עצמה בדיוק בייצור חלקים גדולים וחלקים בעייתיים בעלי דופן דקה או חללים פנימיים, בעמידות החלקים ובאמינות המדפסת לאורך זמן.  היתרון הגדול של HP טמון בעיקר ברשת ההפצה והתמיכה שלה. HP נמצאים בכל מקום ויש להם כוח שיווקי עצום שמסוגל לפתוח להם שווקים ולקוחות שהיו סגורים בפני שתי היצרניות האחרות.
הדפסה תלת ממדית היא טכנולוגית ייצור חדשה הדורשת התאמת התכנון לחוקי המדפסת. בטכנולוגית SLS כבר נצבר ניסיון רב העומד לרשות המתכננים כמו למשל המדריך למתכנן שחיבר החתום מטה.
על HP יהיה להתמקד בניצול מעמדה בשוק לגיוס לקוחות חדשים, למצוא יישומים המתאימים לשיטת ההדפסה ולחנך את השוק לעבור ייצור סדרתי תלת ממדי.
בישראל מותקנות נכון להיום (ינואר 2018) כבר שתי מדפסות של HP. האחת בחברת ארן מחקר ופיתוח בקיסריה, בצמוד למדפסות של EOS והשניה במתחם WeWork ביפו בצמוד מדפסות של 3D Systems.

עתיד ה SLS

EOS P500
עד לאחרונה תחום ההדפסה בשיטת SLS התקדם לאט.  החברות המובילות שחררו עדכונים ושיפורים במשורה, דגמים חדשים ומהפכניים לא נראו מזמן ולא מספיק הושקע בפיתוח של חומרי גלם חדשים. הכניסה של HP מזריקה פילפל לתחום ומשנה את חוקי המשחק. EOS כבר הגיבה השנה עם השקת מדפסת חדשה ומסקרנת שתגיע לשוק בקרוב. ה- P500 EOS תגדיל את טווח השימוש של טכנולוגית ה SLS ותאתגר מאוד את  HP על ידי שימוש בשני ראשי לייזר, שיפור מהירות ההדפסה  והדפסה בטמפרטורה גבוהה של חומרים הנדסיים  מתקדמים כגון PEEK  .  חברות נוספות כבר עובדות על הדפסה בטמפרטורות גבוהות שתאפשר שימוש בחומרי פלסטיק מתקדמים החשובים לתחום התעופה, הרכב והרפואי, לדוגמא,  Aerosint המפתחת מדפסת SLS לטמפרטורה גבוה המדפיסה שני חומרים בו זמנית !
הדפסה עם שני חומרי גלם- Aerosint
המרוץ ל  מדפסת אבקה זולה עלה גם הוא שלב כעת ש formlabs, הראשונה שפתחה מדפסת SLA שולחנית זולה, עומדת לחזור על התרגיל עם ה Fuse1, מדפסת SLS ב 10,000$ שתתחרה ב Sharebot SnowWhite  מאיטליה וב Sinterit Lisa שעולה 5,000 ארו.
