יום חמישי, 13 בנובמבר 2014

הוועידה השנתית הראשונה להדפסה תלת ממדית

תא צילום לתמונות פספוט
פרס הנובל הישראלי, כך קראו בעיתונים  לקרן שהקים המיליונר המנוח דן דוד. דן דוד עשה את הונו בתחום הצילום ובעיקר, מתאי הצילום האוטומטים שכולם הכירו בארץ בשמם העממי - "פוטו רצח". חברי היקר יזהר ניהל עבורו את חברת פומט שהפעילה בישראל עשרות תאי צילום אוטומטי בתחנות מרכזיות, קניונים ומוסדות ממשלתיים. התאים אפשרו לקבל תמונה מצילום פילם תוך 4 דקות. עם השנים, הרלוונטיות של תמונות פספורט מהירות הלכה וקטנה והמכונות פנו יותר לצילומי FUN לאוכלוסיה הצעירה המבקרת במרכזי קניות.
אתמול, בועידה השנתית להדפסה תלת ממדית בשיחה ליד שולחן ארוחת הצהריים,  מצאתי את הגלגול המודרני של תאי הצילום האוטומטים בחזון של שני יזמים נלהבים שישבו לידי .
כ 400 אנשים הגיעו למרכז הכנסים אווניו לכנס שאורגן על ידי קבוצת אנשים ומחשבים. ההדפסה התלת ממדית תופסת הרבה ענין וכולם רוצים להיות שם ולקחת חלק בדבר הטכנולוגי הבא. בניגוד לטרנדים הטכנולוגים הגדולים הקודמים כמו האינטרנט או התקשורת הסלולרית בהם יש פער טכנולוגי עצום בין המשתמשים למפתחים, הרי שכאן, למראית עין דובר בטכנולוגיה כמעט עממית. כזו שקל להבין אותה , לגעת בה או להשתמש בה גם למי שלא למד הנדסה הוא שרת ב 8200.
שני היזמים מארוחת הצהרים עובדים על הגרסה המודרנית של תא הצילום התלת ממדי או, אם נשתמש במונח היותר מקצועי, סריקה תלת ממדית. החזון שלהם הוא פשוט. כנס לתא אוטומטי. לחץ על כפתור הצילום ו... 4 דקות מאוחר יותר צא לדרכך עם פסל צבעוני תלת ממדי מחומר קשיח. נכון לעכשיו, הטכנולוגיה עוד קצת מפגרת אחר החזון. הדפסה בצבע לא מספיק זמינה, זמן הייצור הוא הרבה יותר מארבע דקות ודי קשה לארוז הכל במכונה אוטומטית לחלוטין הממוקמת בקניון. אבל, הטכנולוגיה מתקדמת די מהר ...
ראשים סרוקים במדעטק
בוועידה הציגו גם מדעטק, המוכרים יותר כמוזאון המדע בחיפה, את המתקן הסריקה התלת ממדית הנמצא בחנות המוזאון ומאפשר סריקה תלת ממדית אישית לבאי המוזאון והדפסה במקום של המודל הסרוק.
הסריקה היא ידנית וההדפסה היא ב ABS צבעוני (צבע אחד). אתם נכנסים לחנות, נסרקים ובסוף הביקור במוזיאון עוברים לקחת פסלון אישי.

כמות המשתתפים ומגוון תחומי העיסוק בוועידה מלמדים שמתפתחת כאן במהירות תרבות שלמה סביב נושא ההדפסה התלת ממדית עם מרכזי לימוד והדפסה, פיתוח תוכנות ויישומים ועוד הרבה רעיונות טובים.  עם כל כך הרבה תשוקה לתחום, נשאר רק לקוות שהדפסה תלת ממדית תהיה המנוע החדש לצמיחה בענף ההי-טק הישראלי


לעדכונים כל שבוע במיל, לחצו על הקישור :http://eepurl.com/656QL

עשרה לינקים קצרים , ללא פרסומות והפרעות

ה Newsletters השבועיים האחרונים מופיעים בלינקים למעלה




יום שישי, 24 באוקטובר 2014

HP ואוטודסק בדרך למדפסת תלת ממד

שתי חברות ענק, Autodesk ו HP מצהירות שעוד השנה הן יוציאו לשוק מדפסות תלת ממד. איך זה הולך להשפיע על השוק ?


מדפסת הממותה של מטריאליז
עשרים דקות נסיעה משדה התעופה בבלגיה, באזור תעשייה שקט, נמצאים המשרדים של Materialise.  בתוך האולמות המעוצבים בקפדנות נוקשה שוכנת החברה הגדולה בארופה לייצור בהדפסה תלת ממדית. מטריאליס מובילה וחדשנית כמעט בכל תחום הקשור להדפסה בתלת ממד. הם מפתחים ומוכרים תוכנות יחודיות, יש להם אתרי אינטרנט אינטראקטיבים מדהימים, הם מפתחים ומייצרים מוצרים מתקדמים לתחומי הרפואה ומשתמשים כמעט בכל טכנולוגיות הייצור בתלת ממד המוכרות היום ובמעל למאה מדפסות תלת ממד המסודרות במספר אולמות ייצור. באחד מאולמות הייצור מסודרות בשורה הממותות, מדפסות ה SLA הגדולות בעולם. כל מדפסת יכולה להדפיס מודל באורך של יותר מ 2 מטר ! מטריאליס פיתחו וייצרו את המדפסות בעצמם והיו גם שמחים למכור אותן למי שמעונין אבל, הם פשוט לא יכולים. משנות השמונים, טכנולוגיות ההדפסה התלת ממדית מוגנות מכל הכיוונים בעשרות פטנטים, רובם של 3D Systems ו Stratasys ולכן, על פי ההחוק, מטריאליס אומנם יכולה לייצר מדפסת לשימוש עצמי אבל, כשהיא רק תנסה למכור אותה היא תהפוך מספר עורכי דין ל"מעושרים".
אז מה מביא את אוטודסק ו HP דווקא השנה לתחום?  מסתבר שב 2014 פג התוקף של מספר פטנטים משמעותיים בתחום  שמאפשרים לשחקנים נוספים להכנס לזירה. אוטודסק ו HP מעניינות במיוחד מכיוון ששתיהן חברות ותיקות עם הצלחות מוכחות במכירת פתרונות לתחומי הנדסה. בעוד אוטודסק חושפת את הקלפים ומצהירה על המוצרים והאסטרטגיה שמאחוריהם, HP שומרת על חשאיות שלא הייתה מביישת את סטיב גובס ואפל. אבל, גם מהמעט שפורסם אפשר אולי ללמוד מספר דברים.


אוטודסק

לפני כחודש התארחתי אצל ד"ר איל ניר במשרדים המרהיבים של אוטודסק בקומה ה 16 מעל שדרות רוטשילד בתל אביב. מעבדת ההדפסה בתלת ממד המוקמת שם מוכיחה שאוטודסק לוקחים את הנושא ברצינות רבה. אבל מה לחברת התוכנה המוכרת בעיקר מתחום תוכנות ההנדסה והאנימציה שלה ולפיתוח ומכירת חומרה ? אוטודסק  מכריזים על כוונתם לשחרר שתי פלטפורמות "פתוחות". האחת היא מדפסת זולה וקלה לשימוש בטכנולוגית SLA ו DLP  (שרף פוטופולימרי המתמצק בתאורת UV ממקרן DLP) והשניה היא פלטפורמת תוכנה המכונה SPARK  התומכת בסביבת ההדפסה. אוטודסק מצהירים שהמדפסת והתוכנה יסופקו בטכנולוגיה "פתוחה" מתוך כוונה לאפשר לרוכשים להמשיך לפתח, לשנות ולהתערב בשתי

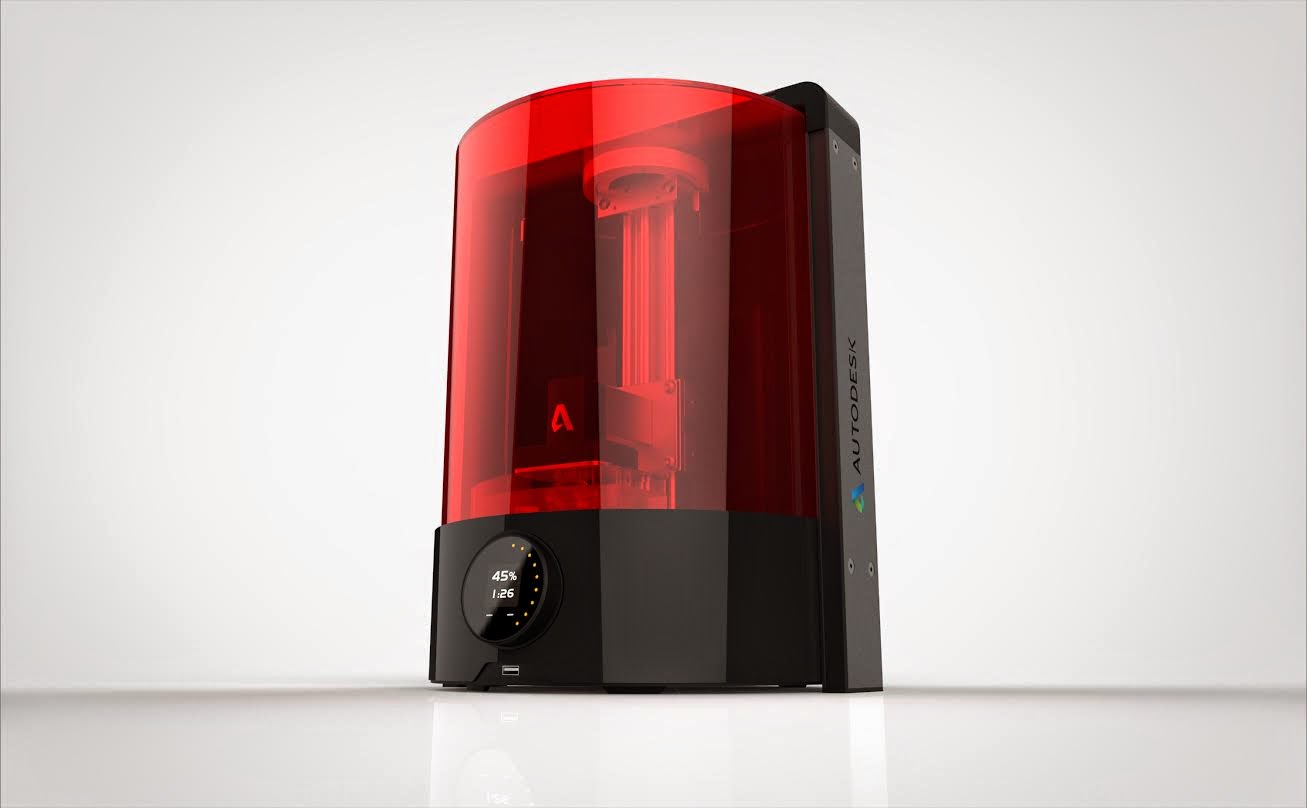

המדפסת של אוטודסק
הפלטפורמות ואם זה מזכיר לכם את גוגל ואנדואיד אתם בהחלט בכיוון.  לגוגל יש את אנדואיד, מערכת ההפעלה הפתוחה למכשירים ניידים, היא מייצרת ומשווקת טלפונים תחת השם גוגל אבל גם מאפשרת לכל יצרן טלפונים להשתמש באנדרואיד בחינם. גוגל רוצה אותכם עם אנדרואיד, אם זה בטלפונים של סמסונג או בטאבלט של אמאזון או במכשירים הנמכרים תחת השם גוגל ומיוצרים עבורה על ידי HTC או LG. האינטרסים של גוגל ברורים. גוגל תלויה כמעט לחלוטין בהכנסות המתקבלות מפרסום. ההכנסות ימשיכו לזרום כל עוד תמשיכו להשתמש במנוע החיפוש הפופולארי של החברה. הכישלון של מקרוסופט עם הבינג הוכיח שלקוחות  ה PC בוחרים להשאר עם גוגל אבל, בטלפונים סלולארים ומכשירים ניידים בהם מנוע החיפוש הוא אפליקציה ולא כתובת URL סביר להניח שמשתמשים רבים ישתמשו בכלי החיפוש המגיע מותקן על המכשיר. אנדרואיד הוא גוגל ולכן, לא משנה מי יצרן הטלפון, כל עוד יש לכם אנדרואיד אתם מחוברים לגוגל ביותר מאשר חוט אחד. גאוני!
המקביל למנוע החיפוש Google של אוטודסק היה במשך שנים פורמט השרטוט DWG.  לא משנה על איזו תוכנה עבדתם, בסוף הייתם צריכים להשתמש ב DWG ושם, יש את אוטודסק עם שלל פתרונות המתאימים יותר מכל לטפל בפורמט הסטנדרטי ובראשם תוכנת האוטוקאד הנצחית.
אוטודסק מתעניינת בכם מצד התוכנה. צרכנים פרטיים, לשכות שרות, מתכננים או יצרני מכונות הדפסה תלת ממדית, אוטודסק רוצה שתשתמשו בפלטפורמת התוכנה העתידית שלה. זה יכול להיות ככלי ליצירת גאומטריה או חנות מקוונת להורדת מודלים או הממשק שמתחבר למדפסת, אוטודסק רוצה להיות שם גם כאשר זה מחייב, על  הדרך, כמו במקרה גוגל לפתוח חומרה - מדפסת תלת ממדית.
לטעמי, אוטודסק עלולה לפספס כאן הזדמנות עסקית נהדרת. בעוד גוגל מחלקת תוכנות בחינם ללא הרף מכיוון שהמפרסמים משלמים לה על פי כמות המשתמשים שאותם היא יכולה לחשוף לפרסומות, אוטודסק מוציאה את לחמה מתוכנות שרוכשים המשתמשים דרך רשת משוכללת של מפיצים מתמחים. במודל עסקי כזה קשה לראות את אוטודסק מרוויחה כסף מפלטפורמת ה SPARK. תוכנות הנדסיות הן מוצר משוכלל עתיר ידע ותמיכה, לאוטודסק רשת מקצועית של מפיצים הפרוסה בכל העולם. לכל מפיץ יש מנגנון שיווק ומכירות, תמיכה טכנית והדרכה. חלק מהמפיצים נמצאים עם החברה כבר 30 שנים וכל העסק שלהם בנוי סביבה. קשה למצוא בעולם רשת הפצה כל כך מקיפה ומקצועית כמו הרשת של אוטודסק. בתחום ההנדסה המכנית יש כמובן את רשת המפיצים המעולה של סולידוורקס אבל אוטודסק בנוסף לתחומי ההנדסה המכנית משווקת פתרונות גם לעולם האדריכלות, ההנדסה האזרחית, תכנון ערים, מיפוי, אנימציה, פרסום קולנוע ועוד..  לא קל היום להיות מפיץ תוכנת תיב"ם (CAD). התחרות גדולה, השוק די רווי, תוכנות זולות מסין כמו ZCAD נוגסות ברווחים והלקוחות מתקשים לראות את הערך בלרכוש עוד שדרוגים ועדכונים. רוב מפיצי אוטודסק היו שמחים להכנס לתחום החם של מכירת מדפסות תלת ממד. חלק גדול מהם כבר מוכרים מדפסות של יצרנים שונים. אחרי הכל, מבחינתם התשתית למכירה ותמיכה כבר קיימת ורובם מוכרים כבר שנים מדפסות, פלוטרים ומחשבים חזקים ללקוחות ההנדסיים. אוטודסק יכולה בקלות יחסית להפוך לשחקן משמעותי בשוק מדפסות התלת ממד ולא על ידי הצגה של פלטפורמה נסיונית אלה על פיתוח או חבירה ליצרן קיים ודחיפת ליין שלם של מדפסות מקצועיות דרך ערוץ ההפצה הקיים.

HP

מהצהרות מוקדמות של HP אני לומד שהחברה מתכוונת להכנס לתחום המקצועי של ההדפסה התלת ממדית, תחום בו
הנסיון הקודם והלא מוצלח של HP
הפעילות העקריות הן סטראטסיס, 3D Systems ו EOS .HP כבר היו בעבר בתחום ההדפסה התלת ממדית. תוצאה של שיתוף פעולה לא מוצלח עם קו המוצרים הזול של סטראטסיס שהביא לשוק את ה U-print בתחפושת של HP. אין ספק של HP יש את הכלים הטכנולוגים והשיווקים על מנת לבצע מהלך שכזה עם פיתוח מקורי. אבל מה היא הטכנולוגיה אותה הם יציעו לשוק?   את החשאיות של HP עד עכשיו ניתן להסביר במגבלת הפטנטים. החברה תצא עם מוצר לשוק רק כאשר לא תהיה בעיית זכויות יוצרים עם הטכנולוגיה. שתי טכנולוגיות משתחררות השנה חלקית מעול הפטנט. האחת היא ה SLA ואוטודסק בהחלט מנצלת זאת והשניה היא טכנולוגית ה SLS הבלעדית היום ל 3D Systems ו EOS. ב SLS מייצרים חלקים הנדסיים מחומרים פלסטים, בעיקר פוליאמיד, חומר הגלם הוא אבקה, התהליכים הנילווים הם פשוטים וקל מאוד לייצר כמויות גדולות של חלקים בכל הדפסה. אבל, מדפסות ה SLS יקרות מאוד, חומר הגלם יקר מאוד בהשוואה לפלסטיק להזרקה והתוצר הסופי מתקבל רק בצבע אחד - לבן (או שחור בתנאי שהמדפסת מיועדת רק לשחור). מ HP מצפים לחדשנות טכנולוגית ו HP יודעת טוב מאוד להדפיס בצבע. ל 3D Systems יש כבר מדפסת לפלסטיק צבעוני אבל הם מדביקים את השכבות בתהליך קר והחלקים אינם חזקים מספיק. מ HP הייתי מצפה לפתח מדפסת SLS היכולה להדפיס בצבע. האם זה הכיוון של החברה? כנראה שעד סוף 2014 נדע.

ל HP ולאוטודסק שני יתרונות משמעותיים שצריכים להדיר שינה מעיני מנהלי EOS ,3D Systems וסטראטסיס.
גם HP וגם אוטודסק הן מכונות שיווק ומכירה מאוד מאוד משוכללות. שתיהן פועלות שנים בשווקים מאוד תחרותיים עם רמת רוחיות נמוכה ובאקלים של שינויים טכנולוגים בלתי פוסקים. החברות הותיקות בתחום ההדפסה התלת ממדית נהנו במשך שנים משוק לא תחרותי שאיפשר להם לגבות מחירים שערוריתים על מדפסות וחומרי גלם ולתת ללקוחות שרות עלוב. אם HP תוציא ל 2015 מדפסת SLS  עם גודל תא של 300X300X300 ותתמחר אותה בפחות מ 150,000 דולר אני מבטיח לכם שהיא תמכור כל מה שהיא תצליח לייצר והיה והם גם יוסיפו צבע לחבילה, הם ישנו את כל השוק.

מה שלא תהיה הטכנולוגיה ש HP יציגו, דבר אחד בטוח, הבורסה אוהבת תלת ממד ולמחרת ההכרזה המניה של HP תטוס לשמיים.


גל רז

עדכונים :
30/10/2014 - HP הכריזה אתמול על כניסתה לתחום ההדפסה התלת ממידת עם טכנלוגיה חדשה המכונה Multijet Fusion.  החברה לא חשפה פרטים טכנים על הטכנולוגיה אבל הצהירה שהיא מהירה פי 10 מכל מה שקיים היום ומאפשרת הדפסה בצבע ושליטה בגמישות החומר תוך כדי ייצור. המדפסות הראשונות יהיו זמינות ב 2016.  עוד בנושא אפשר למצוא כאן




יום חמישי, 15 במאי 2014

אוטודסק ואנסיס מצטידות לקיץ

SpaceClaim - נולדה לתת יותר חופש למתכנן
העונה החמה בפתח וכמו תמיד, התקופה שלפני הקיץ מביאה חידושים מעניינים לעולם התיב"ם.
Ansys רוכשת חברת תיב"ם ו Autodesk מגיבה ברכישת חברת סימולציות.
האם זה  משחק שחמט בין ANSYS  לאוטודסק? אנסיס פעילה כבר שנים רבות בתחום הסימולציה (אנליזות) עם אוסף כלים הנחשבים למובילים בתחום. במשך שנים נמנעה החברה מלהיכנס לתחום התיב"ם ונשארה רק בתחום האנליזות, פעמים רבות כמוצר משלים לתוכנות התיב"ם. לפני כחודש רכשה Ansys את חברת התיב"ם SpaceClaim . בעולם הוותיק של תוכנות תיב"ם SpaceClaim נחשבת לשחקן חדש יחסית, התוכנה הצעירה, רק כ 10 שנים בשוק, הביאה איתה פתרון רענן לתכנון פרמטרי ללא תלות בהיסטוריה.   SpaceClaim הייתה הראשונה לתת פתרון מהיר ונוח לעריכה ישירה של קבצי תיב"ם ומכאן שהתאימה מאוד למשתמשי תוכנות סימולציה כמערכת משלימה שמאפשרת לקרוא קבצי סוליד מכל תוכנה ולהמשיך לתקן, לערוך ולהכין אותם לסימולציה. SpaceClaim לא הצליחה מעולם לפרוץ למרכז הבמה ולהפוך לתוכנת תכנון מקובלת. לא מעט חברות גדולות רכשו את התוכנה כפתרון משלים לטיפול במידע לצד מערכת התיב"ם העקרית אבל, כמות הרישיונות הכללית שנמכרה כל שנה נשארה נמוכה מאוד יחסית לתוכנות הפרמטריות הפופולריות כגון סולידוורקס ואוטודסק אינוונטור. עבור Ansys הוספת תוכנת תיכנון מכני יכולה לתת תרומה גדולה והפחתת התלות בחברות התיב"ם המציעות כולן גם פתרונות מתחרים לתוכנת הסימולציה של אנסיס.
לפני מספר חודשים אוטודסק השלימה את אחת מהרכישות הגדולות בהיסטוריה של התיב"ם כאשר רכשה את Delcam האנגלית. Delcam היא החברה המובילה בעולם בתחום של תוכנות לייצור (CAM) והרכישה השלימה את ההיצע של אוטודסק בתחום שהיא נמנעה מלהיכנס אליו במשך שנים. היום התבשרנו על רכישה משמעותית נוספת מבית אוטודסק של חברת NEi Software על תוכנת ה Nastran  שלה. Nastan היא תוכנת אלמנטים סופיים (FEM) שפותחה לפני כ 50 שנים ב NASA ומתחרה ישירות ב Ansys. שלושה בתי תוכנה מספקים פתרונות המסבוססים על התוכנה -   MSC Software, NEi Software (NEi Nastran) and Siemens.
לאוטודסק יש כבר מספר כלי סימולציה מרכישות קודמות שהבולטים בינהם הם ALGOR , MoldFlow , CFDesign . הוספת יכולות Nastran לכל כלי הסימולציה העשירים הקיימים כבר היום היא צעד נוסף של החברה בניסיון לכבוש את תחום ה HighEnd מחברת דאסו סיסטמס ומסימנס.

גל רז




יום שני, 12 במאי 2014

הדפסה בטוחה לל"ג בעומר


עונת המדורות הגיע וכמה שאנחנו אוהבים אש. על פי חוקי מרפי להדלקת המנגל, אין שום סיכוי להדליק אש עם גפרורים בלבד וללא תוספת של חומרים דליקים מאוד כגון נפט וכל מיני מאיצי בערה אחרים אבל, מחוץ למנגל, אש דינה לפרוץ ולהתפשט ללא כל אזהרה . באזורי בערה, כל אותם מוצרי פלסטיק שמבודדים חום היטב, נזכרים פתאום שמקורם בכלל בנפט ומוסיפים שמן למדורה. כדי לאפשר שימוש בפלסטיק גם באזורים המועדים לפורענות, פותחו תוספים שונים המקנים לחומר תכונות של כיבוי עצמי או עיקוב בערה (fire retardant).
ניילון 12 (פוליאמיד) הוא חומר הגלם הנפוץ ביותר לייצור בהדפסה תלת ממדית בשיטת SLS .  הוא בעל תכונות מכאניות נהדרות ועמידות טובה לכימיקלים. כעת, ניתן להשתמש גם בגרסה שלו הכוללת תוסף מעקב בערה (FR) ומאפשרת ייצור תלת ממדי של חלקים מורכבים על לפי התקנים המקובלים (JAR 25 / UL 94).

כאשר החלק המודפס נחשף לאש ומגיעה למצב בערה, פחמן דו חמצני משתחרר על פני השטח ומדכא את הלהבות. החומר שימושי מאוד ליישומים בהם יש חשש להתלקחות כגון ציוד אלקטרוני, קופסאות חשמל, ציוד המשלב לייזר וציוד תעופתי וכמובן לכל אותם יישומים המחייבים עמידה בתקני אש.
בשיטת ההדפסה SLS, כאשר חומר הגלם הוא ניילון 12, ניתן לעשות שימוש חוזר בחלק גדול מחומר הגלם  שנותר במצב אבקה לאחר סיום ההדפסה. עלות חומרי הגלם בתעשיית ההדפסה התלת ממדית היא גבוהה, שימוש חוזר בחלק מהחומר מאפשר להוריד את רמת המחיר ההדפסה. בחומר מעקב בערה, לא ניתן לבצע שימוש חוזר בחומר ה"תומך" וכל החומר בנפח תא המדפסת אבוד. מסיבה זו, עלות ההדפסה בחומר מעקב בערה היא גבוהה יותר.

גל רז

יום ראשון, 23 בפברואר 2014

רשתות במדפסות SLS

ייצור של חלקים קטנים מאוד יכול להיות בעיה במדפסת SLS המייצרת מאות חלקים בהרצה של כ- 30 שעות. לאחר תהליך הקירור, החלקים מוצאים מהמכונה בתוך גוש של אבקת ניילון 12 לבנה. כדי לשמור על החלקים הקטנים ולאפשר למפעיל למצוא אותם בתהליך שאיבת החומר העודף והניקוי , המכונה מייצרת רשת העוטפת את החלקים הקטנים. אחרי הניקוי, גוזרים את הרשת כדי להוציא את החלקים.

גל רז


יום שבת, 8 בפברואר 2014

תרמופלסטי או תרמוסטי וההבדלים בינהם

ממודל וירטואלי לחלק פיזי
השם פלסטיק מקורו בשפה היוונית ומשמעותו "שניתן להקנות לו צורה" . ההדפסה התלת ממדית נותנת משמעות חדשה והגדרה מורחבת לפלסטיק.  הטכנולוגיה של ייצור בשכבות מאפשרת לנו להעביר חפצים ממקום למקום בצורה ווירטואלית, כך שהחפץ יכול להופיע בו זמנית בשני קצוות כדור הארץ  והמימוש שלו מתבצעת בתחנת ההדפסה בתלת ממד.
ייצור מהיר בהדפסה תלת ממדית הוא הפיכת חומר למוצק על פי תבנית דיגיטלית כל שהיא. האתגר  הגדול בטכנולוגיות ההדפסה הוא מציאת הדרך היעילה להפוך את החומר למוצק תוך קבלת הצורה הרצויה.

את החומרים הפלסטיים מחלקים לשתי משפחות : תרמופלסטים ותרמוסטים
ישנם שני הבדלים מהותיים בניהם שמשמעותיים מאוד לסוג השימוש שניתן לעשות בחומר לצורכי הדפסה. חומר תרמופלסטי במצב מוצק ניתן להתיך ולהשתמש בו שוב ואילו חומר תרמוסטי ניתן להפוך למוצק רק פעם אחת. לאחר מכן, בחשיפה לחום גבוהה הוא יתפרק ויישרף

חומרים תרמוסטים
כאמור, חומר תרמוסטי עובר מנוזל למוצק פעם אחת בלבד. דוגמה טובה מגיעה מארוחת הבוקר. כאשר אנחנו מכינים חביתה, הביצה מגיעה במצב נוזלי והחימום הופך  אותה למוצק. חימום יתר ישרוף את החביתה אבל, בשום תנאי היא לא תחזור להיות נוזלית ע"י הוסםת אנרגיה חיצונית.
חימום היא רק אחת השיטות הידועות למצק חומרים תרמופלסטים ממצב נוזלי, ישנם חומרים שיהפכו למוצק בהשפעת גלי קול בלבד וישנם גם החומרים הפוטופולימרים.
פוטופולימרים הם חומרים תרמופלסטים בעלי יכולת להפוך מנוזל למוצק בחשיפה לאור, בעיקר לתאורת UV. היכולת של חומרים אלו להפוך למוצקים מנוצלת בהדפסה בשיטת SLA או סטריאוליטוגרפי . חומר הגלם מגיע במצב נוזל סמיך ומכונה שרף או resin. את החומר הופכים למוצק בחשיפה לאור באורכי גל מתאימים.  קימות שלוש שיטות מקובלות להפיכת השרף הפוטופולימר למוצק.
1. קרן לייזר ה"מציירת" על השרף שיכבה אחת שיכבה.
2. מקרן DLP המטיל תמונה באור UV על כל השיכבה וממצק רק את האזורים המוארים.
3. הדפסה מדויקת של החומר בדומה להזרקת דיו בשיכבה דקה לפי הצורה הרצויה וחשיפה מידית של כל השיכבה לאור.

דגם צבעוני של אובגט
להדפסה בחומרים תרמוסטים מספר יתרונות ייחודיים. התוצר הוא בעל פני שטח חלקים. ניתן לקבל חלקים בשקיפות טובה וניתן לקבל דיוק בפרטים קטנים .
יכולות נוספת חשובה הבאה לדי ביטוי בקונקס 500 החדשה  של אובגט הישראלית,  היא היכולת לגוון את החומר בפיגמנטים שונים ולקבל מודל צבעוני.
אבל, לחומרים התרמוסטים מספר חסרונות מהותיים המגבילים את ההתאמה שלהם בעיקר למודלים קונספטואלים ולא למוצר סופי. התוצר של מדפסות בחומרים פוטופולימרים מתקשה לשמור על תכונותיו לאורך זמן. החומר, בחשיפה לאור,  ממשיך להתקשות , צבעו נעכר והוא הופך לשביר. החומרים הפוטופולימרים רגישים מאוד לסביבה רטובה. הם סופחים לחות ואינם שומרים טוב על המידות.  התכונות הללו הופכים אותם מתאימים למודלים בעלי אורך חיים קצר ולא כתחליף למוצר סופי המיוצר בשיטות הייצור המסורתיות. חסרונות נוספים קשורים להשפעה הסביבתית של החומרים הפוטופולימרים. במצב הנוזלי של שרף הם רעילים ולא מומלצים למגע עור או נשימה. כמוצר סופי במצב מוצק, הם אינם ניתנים למחזור.

חומרים תרמופלסטים
היכולת של חומרים תרמופלסטים לעבור ממצב מוצק לנוזל וחזרה ולשמור על התכונות גם לאחר התכה וקרור הופכת אותם לזמינים לאין ספור יישומים.
רוב מוצרי הפלסטיק מסביבנו נוצרו בתבניות הזרקת פלסטיק. בתהליך הזרקה, הפלסטיק מומס ומוזרק בלחץ לתבנית מתכת שם הוא מתקרר ומקבל את צורתו הסופית.  הדפסה תלת ממדית עם חומרים תרמופלסטים מתבצעת בשתי שיטות עיקריות. השיטה הראשונה,  הנפוצה ביותר, היא חימום של חוט פלסטיק (בדרך כלל ABS או PLA) לטמפ' התכה כאשר החומר נדחף דרך נחיר צר המצייר את השיכבה. כאשר החומר עוזב את הנחיר, הוא מתקרר חזרה והופך למוצק. דרך יצור נוספת היא ה SLS.  בשיטה זו חומר הגלם מגיע בצורת פלסטיק הטחון דק לאבקה (בדרך כלל פוליאמיד) , הוא מחומם בתנור ובעזרת קרן לייזר מקורב לטמפ. ההתכה כדי לייצר את השיכבה.
מאבקת פלסטיק לחלק תרמופלסטי
לחומרים התרמופלסטים יתרונות רבים בחוזק מבני, שמירה על מידות לאורך זמן והתאמה למוצרי מזון ומגע עור. את התוצר הסופי ניתן למחזר והוא בטוח לשימוש.
בהדפסה תלת ממדית עם חומרים תרמופלסטים לא ניתן לקבל שקיפות, פני השטח אינם חלקים ובחלקים קטנים, קשה לשמור על פרטים.

הדפסה תלת ממדית איננה פתרון קסם המחליף תמיד את שיטות הייצור המסורתיות. ייצור מתוסף מהיר היא שיטת ייצור מתוחכמת המתבצעת ללא צורך בייצור כלים ומגבלות תכנון ומאפשרת לקבל צורות גאומטריות וחללים פנימיים ייחודיים. כדי להפיק ממנה תועלת, רצוי להכיר את הטכנולוגיה ולהתאים אותה לצורך.

גל רז

יום רביעי, 29 בינואר 2014

סולידוורקס יוצאת לדרך חדשה

gmail לא תמיד הייתה שם. בהתחלה היה רק מנוע חיפוש וכשגוגל הכריזה על שרות המייל המהפכני בחינם, עם תיבה גדולה פי 100 מכל האחרים, היא בחרה להודיעה שהמוצר יושק ב 1 לאפריל.  SolidWorks פחות הרפתקנים מגוגל ולכן המוצר המשמעותי ביותר בהיסטוריה של החברה ישוחרר ב 2 לאפריל, יום אחרי יום הכסילים הבין לאומי .
עבור סולידוורקס זו תחילתה של דרך חדשה. התוכנה החדשה עם השם הארוך -  SolidWorks Mechanical Conceptual או פשוט MC היא הבשלה מאוחרת של פלטפורמה חדשה שהייתה אמורה לצאת לפני שנתיים.
ה MC מוגדרת כתוכנה לתכנון קונספט מכני וכוללת יכולות סימולציה מכנית וניהול מידע מובנה  ובכך היא דומה להפליא לתוכנה המתחרה בת השנה מבית אוטודסק  ה Fusion 360 . בעוד ה 360 שמה דגש על טיפול במשטחים ובגאומטריות מורכבות, ה MC שמה דגש על מנגנונים מכנים. מוצר נוסף שישוחרר בהמשך, ה IC , מיועד לתת מענה לתחום העיצוב עם כלים לטיפול בגאומטריות מופשטות.

 החידושים העקרים שה MC מביא לסולידוורקס הם אלו:

1.קרנל מתמטי חדש - זו התוכנה הראשונה מבית SolidWorks שמבוססת על פלטפורמת חברת האם - דאסו סיסטמס וחולקת את אותה הפלטפורמה עם תוכנת Catia . סולידוורקס שואפת להתנתק מהקרנל המתמטי Parasolid ששייך למתחרה סימנס/יוניגרפיקס עליו מבוססת התוכנה היום וזה הצעד הראשון בכיוון.
2. מחשוב ענן - ה MC היא הכניסה הראשונה  של סולידוורס לתחום "מחשוב הענן". התוכנה מותקנת מקומית אבל החישובים והקבצים נשמרים בענן, מאפשרים שימוש בכוח עיבוד ענק ומקלים על שיתוף המידע.
3. שיטת תמחור חדשה - עם ה MC, גם סולידוורקס גם עוברת לשיטת תמחור של תשלום חודשי ללא רכישה מוקדמת  כפי שמקובל בפלטפורמת הענן של אוטודסק.  SolidWorks בחרו במחיר חודשי לא עממי בכלל של 250$ לחודש ושנה מינימום. המחיר מאוד רחוק מה 40$ שאוטודסק גובה עבור ה  Fusion 360 ואני חושש שזה ירחיק חלק מהלקוחות הפוטנציאלים.
לסולידוורקס אתגר נוסף. החברה ידועה בנאמנות לרשת המפיצים החזקה והמסורה שלה. טכנולוגית הענן מאפשרת לצרכן לרכוש ישירות מהחברה ללא תיווך המפיץ. יייתכן שהסיבה למחיר הגבוה מגיעה מהרצון של סולידוורקס להשאיר את המפיצים בתמונה ולשלם להם עמלה על כל רכישה.
4. מדיניות מחירים אחידה - כיום נהוגה בסולידוורקס מדיניות מחירים שונה בכל טרטוריה ומדינה. לדוגמה, תוכנת SolidWorks Pro שנמכרת בישראל ב 6,800$, נמכרת בארה"ב ב 5,000$ בלבד. ה MC , כפי שמקובל בתוכנות ענן, תמכר כנראה במחיר אחיד בכל העולם .

הכיוון החדש של סולידוורקס מצביע על הדרך אליה מתקדמת כל תעשיית התיב"ם. אחרי שנים של עמידה במקום ,שוב נושבת רוח של חדשנות במסדרונות ה CAD.

גל רז

אם קראתם עד לכאן, אני משוכנע שתמצאו ענין  גם בבלוג החדש שלי המכסה את התחום הלוהט של הדפסה תלת ממדית.



SolidWorks Mechanical Conceptual (SWMC)
SolidWorks Mechanical Conceptual (SWMC)
SolidWorks Mechanical Conceptual
SolidWorks Mechanical Conceptual
SolidWorks Mechanical Conceptual

יום ראשון, 26 בינואר 2014

כמה ירוק זה להדפיס בבית?


לייצר לבד חלקים מפלסטיק בבית זה אומנם COOL וטענה נפוצה גם גורסת שמדפסות תלת ממד ביתיות משתלבות היטב עם חשיבה ירוקה. האם זה נתמך במציאות?

לטובת ייצור בייתי במדפסת תלת ממד עומדים הקטנת התלות בייצור המוני מזהם ובשרשרת אספקה ארוכה ובזבזנית יחד עם חסכון בחומרי גלם, אריזה וייצור נקודתי מחומרים ממוחזרים . אכן, יש כמה סיבות טובות להחזיק מדפסת תלת ממד בבית אבל לצערי, חשיבה ירוקה איננה אחת מהן, נהפוך הוא. הדפסת חלקי פלסטיק בבית היא עסק די בזבזני, מזהם והמקרה של רוב המדפסות, הפתוחות (לסביבה) ולא מפולטרות, גם לא בריא במיוחד.

על הבעיות הסביבתיות של הדפסה תלת ממדית ביתית בטור הבא:

בריאות הציבור
המחקר הבא - Ultrafine particle emissions from desktop 3D printers מצא שהדור הקיים של מדפסות תלת ממד ביתיות שמתיכות חוט ABS או PLA מייצר זיהום גבוהה של חלקיקים המהווים סיכון בריאותי ממשי בחלל הבית. מכיוון שהתחום עדין חדש יחסית, אין מספיק מחקרים התומכים בטענה זו. השנה התחילו להימכר מדפסות ביתיות סגורות כמו למשל ה Qube Pro של 3DS שבהן יתכן שבעיה פחות קריטית.  במדפסות ה FDM המקצועיות והיקרות תא ההדפסה סגור והאוויר יוצא לחלל דרך פילטרים ששומרים על סביבה נקייה.
מדפסת שולחנית סגורה עם פילטרים - Zortrax

צריכת אנרגיה
מדפסת תעשייתית עם מערכת אוורור
ייצור חלקים במדפסת תלת ממד צורך הרבה יותר אנרגיה לחלק מאשר בשיטות המסורתיות. המדפסות הביתיות הן מוצר לא יעיל אנרגטית המבזבז חום רב בגלל הצורך בחימום תמידי של הראש ושל משטח ההדפסה ולפחות ארבעה מנועים חשמליים המשתתפים בתהליך.
אנרגיה רבה נוספת מושקעת בתהליך ייצור חומר הגלם למדפסת. תעשיית הזרקות הפלסטיק משתמשת בחומר גלם בצורתו הגולמית. כדי להדפיס איתו במדפסות החוט, יש לקחת את החומר הגולמי ולהפוך אותו לחוט בתהליך הדורש השקעת אנרגיה מיותרת.

ניצול חומרי גלם
ייצור המוני דורש פחות אנרגיה מאשר ייצור ביתי וגם צורך פחות חומרי גלם. בהדפסה ביתית, חומר גלם  מבוזבז ליצירת התמיכות (כי המדפסת לא יכולה להדפיס באוויר), התוצר תמיד חלש יותר מאשר בייצור בתבנית ולכן, יש צורך בתוספת חומר גלם כדי להגיע לחוזק סביר. יש גם צורך בהדפסות ניסיון לכיול, בדיקה ובסוף גם נשארים עם לא מעט חלקים פסולים. בנוסף, אורך החיים של התוצר הסופי לא יכול להתחרות במוצר תעשייתי.
שרשרת האספקה
טענה נפוצה מניחה שייצור במדפסת ביתית חוסך את כל שרשרת האספקה הבזבזנית שדורשת שינוע ואחסנה. הרי מה יותר פשוט וקל מלשלוח קובץ במייל ולקבל מיד חלק פלסטי בבית. לא צריך הובלה ימית, משאיות ומחסן בשביל זה. נשמע נפלא?  כמובן, בתנאי שאתם גרים בדיוק מעל למצבור דמיוני של פלסטיק טבעי וגולמי הבוקע מהקרקע בצורת חוטים בעובי מדויק של 1.75 מ"מ.  בשביל לייצר קילוגרם אחת של מוצר פלסטי בהדפסה תלת ממדית ביתית תהיו זקוקים לפחות ל- 1.2 קילו של חומר גלם המיוצר אי שם, מגיע ממחסן גדול, נארז ונקשר, שט לו באוניה לנמל,  מועמס על משאית, מאוחסן מדף בחנות ומגיע משם לבית הצרכן ומשם 20% הפסולת עושה את הדרך ההפוכה למחזור או לפח.   כנראה שעדיף ונכון יותר לשנע כבר את המוצר הסופי ישירות מהמפעל לחנות או לבית הצרכן.


בתוך הבית, עדיף להדפיס שוקולד
מדפסת תלת ממד ביתית היא כלי נהדר לחובבים. כמו מסור חשמלי, רתכת ומחרטה רק הרבה יותר מדליק. זה כלי נהדר לבדוק רעיונות חדשים ולייצר חלקי פלסטיק מיותרים בשביל הפאן. אבל, בטכנולוגיה הקיימת היום, ההשפעות הסביבתיות מקשות על הפיכתה למוצר לכל.

גל רז


יום חמישי, 16 בינואר 2014

שלושה וחצי ממדים

על חצי הממד הנוסף שמתחבא בתוך החומר

הממד הראשון מתאר משטח אין סופי במרחב
הממד השני מתאר סקיצה
הממד השלישי מתאר גוף
ואת חצי הממד הנוסף,  אני מעניק לנפח שבתוך הגוף.

בתוכנות תיב"ם "סוליד", החומר,  הגוף המלא, ה SOLID, איננו כולל חללים פנמיים. רוצים חלל פנימי או מבנה הדומה לחלת דבש? תכננו אותו בעצמכם קו אחר קו. בתוכנות המקובלות, זה יכול להיות קשה יותר מאשר לייצר את החלק. שיטת הייצור המתוסף (הדפסה תלת ממדית) פותחת לנו אפשרות מלהיבה לייצר כל צורה ותבנית גאומטרית בתוך המבנה או מחוצה לו. התווך, החומר המלא, יכול להיות בנוי כספוג או כחלת דבש ולהכיל הרבה "מלכודות" אוויר, בועות או מבנה מסבך פנימי. הוא לא חייב להיות מלא. דוגמה לחומר כזה המוכרת מענף הבניה היא בלוק איטונג. כל מי שהרים פעם את הבלוק הלבן מכיר את התחושה. המבנה הגדול והמוצק של הבלוק מתגלה במפתיע כבעל משקל נוצה. הבלוק בנוי מחומר מוקצף הכולא בתוכו בועות אוויר ולכן מבודד טוב יותר ומשקלו זעום.
ייצור מתוסף מתבצע כאשר "מגדלים" את החלק שכבה אחר שכבה במכונה הקרויה גם מדפסת. לכן אנו משוחררים מכל מגבלת ייצור גאומטרית הנובעת מצורה מורכבת, שיפועים שליליים, פינות חדות או הצורך להתחשב בחללים פנימיים.
ההדפסה התלת ממדית מאפשרת לנו להנות משני יתרונות גאומטריים משמעותיים.
1. תכנון גאומטרי ליחס חוזק למשקל טוב יותר לעומת שיטות הייצור האלטרנטיביות כגון הזרקת פלסטיק לתבנית. תכנון נכון של החלל הפנימי של החומר יכול להשפיע דרמטית על תכונות וביצועי המוצר.
2. אפשרות לייצר גופים בעלי צורות גאומטריות מדהימות עם תבניות צורניות המתחלפות ומשתנות כפתח לעולם שלם וחדש של עיצוב ותכנון

חתך עצם של נץ אדום זנב
שימו לב לחתך עצם הציפור בתמונה.  בניגוד לעצמות הדחוסות של ההולכים על שניים, לציפור עצם חלולה שהתווך שלה בנוי כמסבך מרחבי מתוחכם המשתנה בהתאם לאזורי העומס. התכנון ההנדסי המתוחכם הזה התפתח במיליוני שנות אבולוציה ומקנה לעצם יחס חוזק משקל מצוין. מבנה העצם מרתק בזכות הצפיפות המשתנה של החיזוקים בתוך העצם וחלוקת החציצים בחלל.


Generative Design היא גישת תכנון ועיצוב חדשה המייצרת  גאומטריה מרחבית על ידי משוואות מתמטיות פרמטריות. התוצאה היא היווצרות של גופים מרהיבים בתבניות משתנות נפלאות. הגישה הזו כבר משולבת היום בתכנון גופי תאורה, ריהוט, אגרטלים ועוד כאשר אפשרות הייצור המועדפת והכמעט בלעדית היא בעזרת הדפסה תלת ממדית.

http://shapeshifter.io/
מספר כלי תכנון והנדסה חדשים מתאימים ל- Generative Design . שניים מהם סקרתי כאן בבלוג התיב"ם "מצבי תצוגה" תוכנה נוספת היא הShapeshifter המיועדת גם היא ליצירת גאומטריה בתבנית מרחבית. זו תוכנת ענן קלה לשימוש מבית אוטודסק המפותחת בישראל בצוות של דר' איל ניר. התוכנה מייצרת מניפולציה תלת ממדית בגאומטריה מרחבית בעזרת פרמטרים. את התוצאה ניתן לייבא לתוכנת פוליגונים או פשוט להדפיס בתלת ממד.



גל רז



יום שישי, 10 בינואר 2014

להדפיס בצבע לא רק ב Z

יש טכנולוגיות שאני מתגעגע אליהן. מכוניות עם גיר ידני למשל או אופנועים עם קרבורטור ורגלית קיקסטרטר. אבל, למכשירי פקסימיליה וקלטות הווידאו אין לי שום געגועים ועל מדפסות הצבע (דו ממד) בהזרקת דיו, עם האדום שנעלם והכחול שמתיבש. הניירות שנתפסים ומחירי הדיו, ויתרתי מזמן. רק תנו לי צבע בתלת ממד.
בעולם ההדפסה ב 3D אין עדיין הרבה אפשרויות לצבעים. המודלים מגיעים בדרך כלל בצבע אחיד או בשילוב צבעים מוגבל. בטכנולוגית ההדפסה בחוט, FDM , יש אומנם מבחר צבעים גדול אבל, כל מודל מתקבל בגוון אחיד או בצביעה המשתנה רק לאורך ציר הגובה (Z)
שני צבעים המשתנים לאורך ציר הגובה
ללקוחות המדפיסים מוצר סופי ב Rapid Manufacturing, במכונות SLS או SLM אין חשיבות גדולה לנושא הצבע. מוצרים מפוליאמיד מגיעים בדרך כלל בלבן וכאשר נדרש צבע הם נצבעים בהתאם. דגמי המתכת מתקבלים כמובן בצבע המתכת.
פוליאמיד צבוע בהתזה
בהדפסת מודלים לצורכי בחינה או תצוגה יש כמובן משמעות רבה יותר לנושא הצבע.
נכון להיום היצע המדפסות וסוגי החומרים שניתן לקבל  בהדפסת מודל צבעוני הא מוגבל לשלושה סוגים שונים של מדפסות.
הטכנולוגיה הוותיקה מכולם שייכת למדפסות ה ZPrinter של  Z-corp שנרכשה לפני שנתיים על ידי 3DS . מדפסות ה Z מדפיסות משכבות של גבס ואפוקסי. למדפסת ראש הזרקת דיו המוסיף צבע לכל שיכבה. המודלים יוצאים מהמכונה בצבעים מלאים בגוון הדומה לחול צבעוני,  וציפוי של לק מבריק מעשיר את הצבעים ונותן להם מראה מציאותי יותר.
מודל גבס מודפס עם צבע
גם הטכנולוגיה של Mcore כבר די ותיקה. חבילת דפי A4 הם חומר הגלם הנכנס למדפסת. ע"י חיתוך כל דף והדבקה שלו לדף שמתחת מתקבלים מודלים עשויים נייר דחוס ובעלי חוזק הדומה לעץ. גם כאן, על כל שכבה ניתן להדפיס באמצעות ראש של מדפסת הזרקת דיו והתוצאה היא מודל בצבעים מלאים.
צבעים מלאים ותכונות של עץ
בחודשיים האחרונים הציגה 3D Systems שתי מדפסות צבעוניות נוספות. הפרוג'ט 4500 הוצגה בדצמבר בתערוכת Euromold  והיא הראשונה שמדפיסה חלקי פלסטיק בצבעים מלאים. המדפסת עושה שימוש בטכנולוגיה דומה למדפסות ה Z ומדפיסה מחומר גלם פלסטי הייחודי לחברה.

מודל פלסטי בצבעים מלאים
השבוע הכריזה החברה על מדפסת צבע נוספת ה CubeJet  במחיר של 5,000 $ !  סדרת ה CUBE מכוונת למשתמש הביתי/ חובב ועד עכשיו הציעה רק מדפסות בטכנולוגית התכת חוט (FDM) . ה CubeJet  תשתמש בטכנולוגיה שונה הדומה למדפסות הגבס היקרות פי כמה. פרטים מועטים שוחררו על המדפסת שמגיעה לשוק בהמשך השנה.

המדפסת הצבעונית הזולה מכולן ?

גל רז

יום רביעי, 8 בינואר 2014

CES 2014 - כשמדפסות תלת ממד הופכות לאלקטרוניקה בידורית

אז מה משותף לשתי החברות הגדולות בעולם למדפסות תלת ממד?
 - Qube 3  - המדפסות עוברות לסלון

יש יותר מתשובה אחת נכונה. למשל, לשתי החברות, 3D Systems ו Stratasys ,  יש מנכ"ל דובר עברית.
שתיהן גם משקיעות משאבים רבים בשוק מדפסות התלת ממד לחובבים.  3DS הייתה הראשונה לזהות את הפוטנציאל עת רכשה את חברת Bits Form Bytes  הבריטית שהייתה בין הראשונות לייצר ולמכור קיטים להרכבה עצמית של מדפסות הקוד הפתוח.  בשנתיים האחרונות פיתחה מאוד 3DS א, קו המוצרים לצרכנים הביתיים והשיקה לין של מדפסות מעוצבות וקלות לשימוש תחת השם CUBE .
מייקרבוט בימי בעץ
מקיירבוט היום
לפני מספר חודשים הצטרפה גם Stratasys לתחרות על כיסו של הצרכן החובב ורכשה את יצרן המדפסות MakerBot. כמו המתחרה מאנגליה, גם MakerBot  היא בין הראשונות למכור קיטים להרכבה עצמית ומדפסות מורכבות על בסיס ה RepRap. בשנים הראשונות ( 2009),   המראה היחודי של מסגרת המדפסות העשויות עץ שהם מכרו הבדיל אותם מהשאר. כיום המדפסות של MakerBot נפוצות מאוד בעולם ונחשבות לאיכותיות ואמינות.
תערוכת CES הנערכת בימים אלו בלאס וגאס היא הגדולה והחשובה בעולם לחידושים בתחומי האלקטרוניקה הבידורית. מקום מצוין להציג דור מדפסות חדשות שמתנסות להתחנף ולהתידד כדי להיות ראויות לנדוד מחדר העבודה הצדדי לסלון הבית .
MakerBot הציגה שלוש מדפסות חדשות השנה. שתיים  מיועדות לצרכן הביתי ולטענתן מותאמות במיוחד לעבודה עם PLA.
Cube PRO
PLA ו ABS הם שני חומרי הגלם המיועדים למדפסות ה"חוט". מדפסות אלו מתיכות את חומר הגלם הפלסטי ומצירות איתו את המודל.  ה ABS הוא חומר הנדסי נפוץ בתעשייה אבל מערים מספר קשיים על המדפיס החובב. ה PLA מגיעה בשלל צבעים כולל שקוף וזרחני וקל להדפיס איתו גופים גדולים שאינם זקוקים לתמיכה אבל, הייתרון הגדול של ה PLA למשתמש הביתי טמון בהיותו עשוי מהצומח. ה PLA  בטוח יותר לשימוש בחלל הבית. הדפסה מ ABS מחממת את החוט ל 220 מעלות ויותר ומנדפת חלקיקי פלסטיק לאוויר. לא הייתי ממליץ לבצע זאת בחדר סגור או בחדר ילדים. כנראה שגם הסלון הוא לא המקום המתאים ביותר להדפיס במדפסת פתוחה מ ABS.
3DS מפציצה השנה עם חידושים. שתי מדפסות ביתיות חדשות שמציגה 3D systems כעת בתערוכת CES מעניינות לצרכן החובב . ה 3 CUBE החדשה מעוצבת בקפידה ותימכר לצרכן בפחות מ 1,000$!  ממשק המשתמש הנוח של 3DS וחבילת היישומים התומכים באתר האיטרנט הופכים את העסקה לאטרקטיבית עוד יותר.  ה Cube Pro הגדולה יותר ארוזה בקופסא מעוצבת וסגורה לשמירה על תנאי הדפסה אחידים וכוללת סוף סוף חיבור WiFi .
Z18
למי שאוהב להשקיעה בפלסטיק התלת ממדי שלו,  יש גם ל MakerBot מדפסת מתאימה עם תא סגור אבל, הוא לא רק סגור, הוא גם מבוקר טמפ. חשוב במיוחד לדגמים גדולים מ ABS. ה Z18 החדשה תמכר ב 6,500$ ומעוצבת כמתאימה מאוד לסלון לצד מסך ה " Led 60 .
מדפסות ה Cube נמכרות בארץ על ידי היבואן הרשמי
MakerBot  עדין לא מגיעה לארץ בצורה סדירה.


גל רז










יום שבת, 4 בינואר 2014

שיטות ההדפסה השונות וכמה ראשי תיבות

הפוסט הוא מ 2014. גרסה מעודכנת נמצאת כאן

בסרטים בלבד, אני מעדיף את גרסת הדו ממד. חוץ ממספר אפקטים, החוויה התלת ממדית יוצאת לי מסורבלת והמשקפיים הם אביזר מעצבן. אבל, בכל האספקטים של הנדסה, תמיד חיפשתי את התלת ממד.  כשסיימתי לימודי הנדסה, אוטוקאד דו ממדי היה השם הנפוץ בשוק (גרסת 12 על דוס).  החלטתי ללמוד לבד. רכשתי ספר הדרכה ואחרי שלושה עמודים ושיעמום טוטלי, דילגתי לפרק האחרון וניסיתי לתכנן בתלת ממד שזה בערך כמו ללמוד לסרוג, אבל עם צמר פלדה. לא ממש מומלץ.  למזלי, ההתנסות הבאה שלי עם תיב"ם כבר הייתה על הגרסה הראשונה של SolidWorks, התוכנה הראשונה שנבנתה מראש בעיקר לתלת ממד.
לפני כשבע שנים, בפרק בו תכננתי חלקי אופניים , גיליתי שחלקים שנראים נפלא בתלת ממד על המחשב הם עדין דו ממד בהשוואה למציאות שהופיע עם אותם חלקים מודפסים בתלת ממד בגודל מלא ומחומר קשיח. הדפסת החלקים בגבס במדפסת של Z-corp ובפוטו-פולימר אצל אובג'ט לימדה אותי מונחים חדשים ומספר ראשי תיבות המתייחסים לסוגי קבצים ושיטות הדפסה.
ברשימה הבאה אסביר בקצרה על שיטות ההדפסה הנפוצות בשוק ומה עומד מאחורי קיצורי השמות .

הראשון והנפוץ מכולם הוא צרוף של שלוש אותיות המופיע בסוף שם קובץ ומתייחס לפורמט של קובץ מחשב. חשוב להכיר את ה STL מכיוון שזה הפורמט הסטנדרטי שמכירות כל המדפסות משנת 1986
STL - לכל מדפסת תלת ממד יש תוכנה ייעודית שנותנת הוראות למדפסת כיצד להדפיס. הקובץ התלת ממדי אותו מקבלת התוכנה מגיע בפורמט סטנדרטי המכונה STL. הפורמט פותח ע"י יצרן המדפסות הגדול בעולם , 3D Systems והוא מכונה על שם שיטת ההדפסה הראשונה -  stereolithography . הקובץ הוא תיאור תלת ממדי של המודל בעזרת פוליגונים (משולשים) תלת ממדיים. גודל הקובץ ואיכות ההדפסה נקבעים על פי צפיפות הפוליגונים. יותר צפוף - יותר טוב. הפורמט STL הוא מיושן. הקבצים מנופחים, קשה לבצע בהם שינויים והמידע שהם שומרים הוא חלקי. אבל, נכון לעכשיו זה הפורמט הסטנדרטי היחידי שכל תוכנת תלת ממד יודעת להוציא וכל מדפסת לקרוא.

SLA -   סטראוליטוגראפי (stereolithography) שיטת ההדפסה המסחרית והוותיקה ביותר. נמצאת בשימוש כבר 25  שנים. הבסיס לשיטה זו הוא נוזל מסוג פוטופולימר ההופך למוצק בחשיפה לאור. ב SLA משתמשים בקרן לייזר או במקרן DLP כדי למצק את הנוזל שיכבה אחר שיכבה. מתקבל מודל מאוד מדויק ובעל פרטים ברורים. כאשר התוצאה יכולה להיות גם שקופה. אבל,  התכונות המכניות של  המודל  אינן טובות. הוא קשה, שביר ומושפע לאורך זמן מתנאי הסביבה כגון לחות, חום או אור.
כמה מהפטנטים המקורים של שיטה זו יפוגו בחודשים הקרובים ולכן יש סיכוי שנראה יצרנים חדשים מנסים כוחם עם מדפסות SLA

FDM - התכה ומיזוג לצורך מידול (fused deposition modelling) , זאת שיטת ההדפסה הנפוצה ביותר. Stratasys הציגה אותה לעולם עוד ב 1991 וב 2005 הוקם על בסיס אותו הרעיון פרויקט ה  Reprap  לבניית מדפסת ביתית בקוד פתוח. בשיטת ה FDM  חוט פלסטיק מועבר דרך ראש הזרקה מחומם שמוציא חוט דקיק ומצייר איתו בצירים X וY (דמינו אקדח דבק חם) כאשר גובה הבסיס, ציר Y , משתנה לאחר כל ציור של שיכבה. יתרונות השיטה הן בפשטות, במגוון סוגי החומרים שניתן להדפיס איתם, בהחלפה הקלה של חומרי הגלם ובעלותם הנמוכה. החסרונות - בגלל הדבקת השכבות החלקים חלשים מאוד בציר Z . פרטים לא מתקבלים ברור. ההדפסה איטית מאוד כאשר מדפיסים מספר חלקים עם תמיכה ולא ניתן לסדר חלקים אחד מעל השני כדי למקסם את שטח ההדפסה.

  בארן מו"פ בקיסריה   SLS
SLS - סינטור בעזרת לייזר סלקטיבי (   ( Selective laser sintering בשימוש מ 1992. כמו ב SLA גם בשיטה זו יש קרן לייזר שמציירת שכבה חדשה כל פעם. רק שב SLS חומר הגלם הוא אבקת פלסטיק ולא נוזל. התהליך מתבצע בתא סגור ומחומם והתוצאה היא חלקים בעלי תכונות מכניות מצוינות כמו של חלקים המתקבלים בהזרקת פלסטיק לתבנית. החוזק מתקבל דומה בכל הצירים והחלקים עמידים וניתנים לעיבוד משלים. ניתן להשתמש בתערובות אבקה שונות כגון ניילון 12 עם כדורי זכוכית או בתוספת אלומיניום, קרבון וכו'. בשיטה זו ניתן לקבל חלקים מוכנים לשימוש מידי והיא משמשת כשיטת ייצור מקובלת במקומות רבים.
חסרונות - חומר הגלם יקר, פני השטח טיפה גסים, לא ניתן לקבל חלקים שקופים.

SLM
SLM - התכה בעזרת לייזר סלקטיבי ( Selective laser melting) כמו ב SLS אבל חומר הגלם הוא אבקת מתכת אשר קרן לייזר מתיכה אותה לשכבה דקה כל פעם. התהליך מתבצע בתא קר סגור ומרוקן מחמצן ע"י הזרמה של גז אינרטי . התוצר הוא אחד מהמרשימים שניתן לקבל בהדפסה תלת ממדית. מתקבלים חלקי מתכת, בדרך כלל טיטניום או אלומיניום חזקים ומוכנים לשימוש. השימוש במדפסות כאלו נפוץ מאוד בתחום רפואת השיניים ליצירת בסיס לכתרים מטיטניום.

EBM - התכה בעזרת אלומת אלקטרונים ( Electron beam melting) . הדפסת מודלים ממתכת כמו ב SLM אבל באמצעות אלומת אלקטרונים במקום הלייזר

שיטות נוספות:
שימוש באור UV כדי למצק נוזל מסוג פוטו-פולימר. חברת אובג'ט הישראלית (היום חלק מ Stratasys) משתמשת בראשי הדפסה, כמו במדפסת הזרקת דיו\ כדי להזריק נוזל ומיד להאיר ולמצק אותו. בשיטה ייחודית זו ניתן להדפיס ממספר חומרים בעלי תכונות שונות בו זמנית. לאובג'ט קרוב ל 70 חומרים שונים בעלי תכונות, צבעים ושקיפות שונים.
סולידו - המדפסת השולחנית הראשונה
הדפסה עם גבס - חברת Z-corp (כיום חלק מ 3D System) פיתחה את סדרת מדפסות ה Z המשתמשות באבקת גבס אותה הם ממצקים בעזרת מריחת שכבת אפוקסי דקה.  התוצאה מתאימה למודלים גדולים כמו מבנים אדריכליים. Z-Corp הייתה גם הראשונה לשלב ראשי צבע במדפסת ולהדפיס מודלים בצבעים מלאים.
שיטת הדפס נוספת היא ע"י  הדבקת שכבות דקות של נייר או פלסטיק גזור. MCOR יודעת לעשות זאת עם גיליונות של דפי A4 רגילים ואפילו להוסיף צבע. Solido הישראלית ידעה לעשות זאת מגליל של פלסטיק דק וצהבהב.

מודל גבס צבעוני










גל רז






יום רביעי, 1 בינואר 2014

ייצור בהדפסה תלת ממדית

בלוג חדש העוסק בדרך המעניינת ביותר ליישם את קבצי התיב"ם, להדפיס אותם

מה זה ראפיד ומתי הדפסה היא בתלת ממד?

מדפסת התלת ממד הראשונה
רק תגידו במפגש החברתי  הקרוב "מדפסת תלת מימדית" ומיד מתפתח דיון סוער על האפשרויות שזמינות מחר לכולנו. כמובן שאי אפשר בלי החזון האפוקליפטי על האקדחים שכל חובב טרור יכול להדפיס בבית ומה יהיה ועל הסכנות שהתחום מביא לעולמינו ועוד ועוד. מחוץ לעולם ההנדסה, מעטים יודעים שמדפסות תלת ממדיות מסחריות זו טכנולוגיה ותיקה הנמצאות איתנו מסוף שנות השמונים!  כבר בשנת 1988 מכרה חברת 3D System לציבור מדפסת תלת ממדית שיצרה חלקי פלסטיק מקובץ מחשב תלת ממדי.
בפוסטים הבאים,  אסקור את המונחים המקובלים בתחום, שיטות ההדפסה הנפוצות ואת החידושים המעניינים בתעשייה .

נותנים שמות

האתגר הראשון הוא למצוא את השם הנכון לתחום המוכר בכינויו העממי "הדפסה תלת ממדית".
בעולם המקצועי מוכרים מספר שמות שמתייחסים בסופו של דבר לאותו הדבר:
Rapid manufacturing  - RM כלומר ייצור מהיר
Rapid Prototyping - RP כלומר דיגום מהיר של אבי טיפוס
STL - על שם סוג קובץ  התלת ממד המשמש את המכונות (מתייחס גם לאחת משיטות ההדפסה הוותיקות- Stereolithography)

ייצור מתוסף במוד ידני
הכינוי "הדפסה תלת ממדית" או "מדפסת תלת ממדית" מתאים  יותר למכונות הביתיות הזולות המשתמשות  בדיו עשוי מחוט פלסטיק מומס ומצירות שיכבה אחר שיכבה כדי לקבל חלק פלסטיק תלת ממדי.
המקצוענים קוראים לתחום  Additive Manufacturing כלומר, ייצור בעזרת הוספת חומר או ייצור מתוסף ובקיצור AM. זוכרים את המשחקים על חוף הים עם חול רטוב? איך בונים ארמון בעזרת חופן חול ים רטוב המגיר טיפות חומות מתערובת של מי ים וחול שנאספות אחת על השניה לארמון אבסטרקטי? זה ייצור מתוסף! החול הרטוב והנוזלי הוא חומר הגלם.  שמש והחום מקשים את החול והופכים אותו למוצג מוצק ופריך.

  Additive Manufacturing

ייצור חלקים ה"מודפסים" ב 3D בחברת ארן מו"פ
עד לאחרונה, רוב השימוש בטכנולוגיה לייצור מהיר בתלת ממד הייתה מוגבלת לדגמים בלבד כלומר, חלקים בודדים או הרכבות חד פעמיות שנועדו לדמות כיצד יראה המוצר הסופי באחד על אחד. במונח AM המופיעה למעלה, המילה Manufacturing או ייצור, מתייחסת ליכולת לייצר מוצר בעזרת הוספת חומר . התוצר הוא חלק או הרכבה בעלי חוזק ותכונות מכניות טובות ועם אפשרות מהירה ליצור סידרה קטנה של מוצרים זהים באותה מכונה
בפוסט הבא אסקור את השיטות הנפוצות להדפסה ולייצור מתוסף ואת ההבדלים ביניהן.



גל רז
